LUCEO壓力眼測試方案

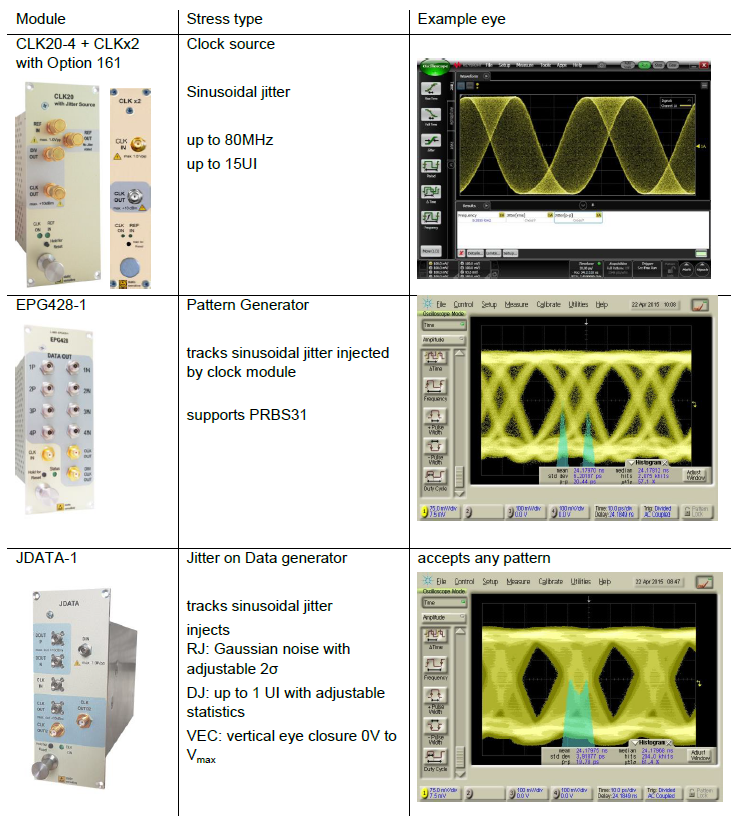

壓力眼圖測試系統簡介

IEEE和OIF要求100G接口要在壓力條件下測試光接收器，VECP、J2、J9需要達到指標。

這需對數據信號的確定性抖動DJ、隨機抖動RJ和垂直眼圖閉合進行完整校準。

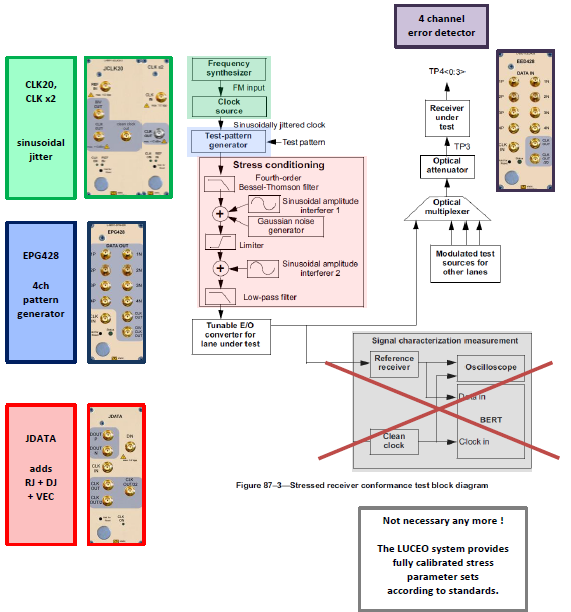

LUCEO的壓力眼測試系統提供基于協會標準的完整校準壓力參數設置。

PARAMETER	SYMBOL	Min	Max		UNIT		NOTE
Data Rate	DR	9.9		32.1		Gbps
Output Voltage (single ended)	DOutP/N	400	800		mVpp		DC coupled
Data Formats	NRZ, RZ, burst,
Intrinsic Output Jitter	Jrms	150				fs
Additive Random Jitter	RJpp	0		1		UI
Additive Deterministic Jitter	DJpp	0		1		UI
Additive Vertical Eye Closure	VEC	0		6		dB
Stressed eye Jitter	J2,J9	TBD		1		UI
