SRS光壓力眼圖測試系統
LUCEO提供符合協會規范的光壓力眼圖測試系統，提供壓力源及對加壓后的數據進行分析

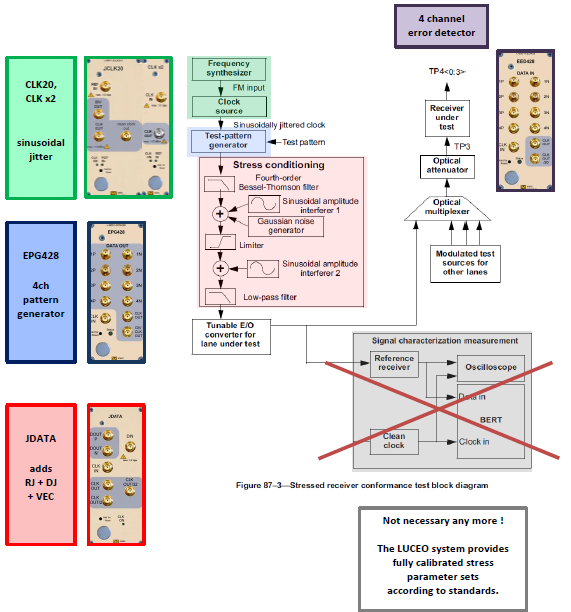

壓力眼圖測試系統簡介
IEEE和OIF要求100G接口要在壓力條件下測試光接收器，VECP、J2、J9需要達到指標。
這需對數據信號的確定性抖動DJ、隨機抖動RJ和垂直眼圖閉合進行完整校準。
LUCEO的壓力眼測試系統提供基于協會標準的完整校準壓力參數設置。
壓力眼圖測試系統技術參數
| PARAMETER | SYMBOL | Min | Max | UNIT | NOTE | ||
| Data Rate | DR | 9.9 | 32.1 | Gbps | |||
| Output Voltage (single ended) | DOutP/N | 400 | 800 | mVpp | DC coupled | ||
| Data Formats | NRZ, RZ, burst, | ||||||
| Intrinsic Output Jitter | Jrms | 150 | fs | ||||
| Additive Random Jitter | RJpp | 0 | 1 | UI | |||
| Additive Deterministic Jitter | DJpp | 0 | 1 | UI | |||
| Additive Vertical Eye Closure | VEC | 0 | 6 | dB | |||
| Stressed eye Jitter | J2,J9 | TBD | 1 | UI | |||
壓力眼圖測試系統選型
