光譜分析儀 MS9740B
提升 5G 移動和云服務光有源器件的生產線效率
光譜分析儀 MS9740B 產品概述
臺式光譜分析儀 MS9740B 具有動態范圍寬、分辨率高，且波長范圍在 600 nm 到 1750 nm 之間掃描速度快的特點。它支持多模光纖輸入，是制造和評估 850 nm 波段 VCSEL 模塊的理想選擇。

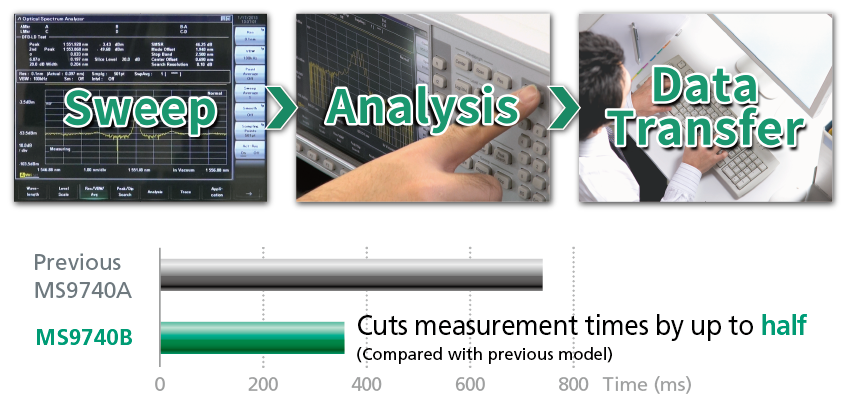

MS9740B 在保持原有功能和性能的同時，將測量處理時間縮短了一半*1，同時克服了處理速度加快導致測量靈敏度下降的問題。
此外，它還保留了光有源器件(LD-模塊、DF-LD、FP-LD、LED、PMD、WDM、光放大器、WDM 濾波器)的測量菜單屏幕，用于評估器件。它支持關鍵評估項目的一次性測量，例如光學中心波長、電平、光信噪比、頻譜寬度等，并將結果顯示在一個屏幕上。
*1：Rx 帶寬設置：1 kHz/200 Hz
?
GPIB Interface, SMSR Measurement Time (DFB Light Source), VBW: 1 kHz_Fast (MS9740B)/1 kHz(MS9740A) Setting, 0.1-nm Resolution, 30-nm Sweep Width, 1001 Sample Points
光譜分析儀 MS9740B 主要特性
- 用戶通常在光有源器件上的生產線中使用光接收器帶寬廣泛的動態范圍和高速測量。
- 邊模抑制比測量值最低為 45 dB
- 最大測量處理時間*2?為 0.35 秒（掃描 30 nm 波長）
- 與前代產品相同的關鍵功能和性能，支持各種生產線環境
- 用于評估所有光有源器件的寬頻帶(600 nm 到 1750 nm)
- 9 個應用菜單，用于 LD 模塊、WDM 等測量
*2：快速掃描模式；波長掃描、分析和數據傳輸?shù)竭h程服務器所需的總時間
光譜分析儀 MS9740B 規格
| 規格 | 細節 | |
|---|---|---|
| ? | MS9740B | MS9740B-009 |
| 適用光纖 | SM 光纖(ITU-T G.652)，50μm/125μm GI 光纖 | SM 光纖(ITU-T G.652)，50μm/125μm GI 光纖，62.5μm/125μm GI 光纖 |
| 光連接器 | 用戶可更換：FC、SC、ST、DIN | |
| 波長測量范圍 | 600 nm 到 1750 nm | |
| 波長精度*1 | ±20 pm（1520 nm 到 1620 nm，分辨率：0.03 nm 到 0.2 nm）*2 ±100 pm （1520 nm 到 1620 nm，分辨率：0.5 nm，1.0 nm）*2 ±300 pm （600 nm 到 1520 nm）*3 ±200 pm （1520 nm 到 1570 nm）*3 ±300 pm （1570 nm 到 1750 nm）*3 |
±50 pm（1530 nm 到 1570 nm，分辨率：0.07 nm 到 0.2 nm）*2 ±100 pm （1530 nm 到 1570 nm，分辨率：0.5 nm 到 1.0 nm）*2 ±300 pm (1570 nm 到 1750 nm）*4 |
| 設定分辨率 | 0.03、0.05、0.07、0.1、0.2、0.5、1.0 nm（0.03 nm，0.05 nm 只在 1550 nm 波段和室溫條件下） | 0.07、0.1、0.2、0.5、1.0 nm |
| 最大輸入功率 | +23 dBm（光衰減器：開啟） | |
| 動態范圍*1 | 高動態范圍：70 dB（峰值波長±1 nm），60 dB（峰值波長±0.4 nm），42 dB（峰值波長±0.2 nm） 正常動態范圍：62 dB（峰值波長±1 nm），58 dB（峰值波長±0.4 nm），42 dB（峰值波長±0.2 nm） 【波長：1550 nm，分辨率：0.05 nm，光衰減器：關閉，20° 到 30°C】 |
高動態范圍：70 dB（峰值波長±1 nm，20° 到 30°C），60 dB（峰值波長±0.5 nm，20° 到 30°C） 65 dB（峰值波長±1 nm，5° 到 45°C），55 dB（峰值波長±0.5 nm，5° 到 45°C） 正常動態范圍：62 dB（峰值波長±1 nm，20° 到 30°C），58 dB（峰值波長±0.5 nm，20° 到 30°C） 57 dB（峰值波長±1 nm，5° 到 45°C），53 dB（峰值波長±0.5 nm，5° 到 45°C） 【波長：1550 nm，分辨率：0.07 nm，使用 SM 光纖，光衰減器：關閉】 |
| 掃描*1 | 掃描時間：≤0.2 秒（跨度：5 nm，分辨率：0.1 nm），≤0.3 秒（跨度：500 nm） 【視頻帶寬：10 kHz，正常動態范圍，中心 1550 nm（跨度：5 nm），1200 nm（跨度：500 nm）掃描開始到停止，無光輸入，采樣點：≤501】 掃描時間：0.35 秒/30 nm（典型值） 【視頻帶寬：1 kHz-快速動態范圍，中心 1550 nm（分辨率：0.1 nm）掃描開始到停止，光輸入-10 dBm，采樣點：1001】 掃描時間：1.65 秒/30 nm（典型值） 【視頻帶寬：200 Hz-快速動態范圍，中心 1550 nm（分辨率：0.1 nm）掃描開始到停止，光輸入-10 dBm，采樣點：1001】 |
|
| 尺寸和重量 | 426（寬）x177（高）x350（深）mm（不含突起部分），≤15 千克（無選項） | |
*1：測量前將儀器預熱至少 2 小時，在跨度≥100 nm，視頻帶寬≥10 kHz 的條件下重復掃描。自動光學校準(WI Cal)后進行波形校準，除非另有說明，否則儀器應保持在相同溫度條件下。使用 SM 光纖(ITU-T G.652)或 GI 光纖(50μm/125μm)，回波損耗>40 dB，或使用 GI 光纖(62.5μm/125μm)，回波損耗>38 dB
*2：內置 MS9740B-002，執行 Wl cal (ref)波長校準后，在穩定的室溫條件下
*3：使用 SM 光纖通過外部光源（如單縱模激光器(DFB-LD)）執行 Wl cal (Ext)波長校準后
*4：使用 SM 光纖或 GI 光纖（50μm/125μm 或 62.5μm/125μm）通過外部光源（如 DFB-LD）執行 Wl cal（Ext）波長校準后
*2：內置 MS9740B-002，執行 Wl cal (ref)波長校準后，在穩定的室溫條件下
*3：使用 SM 光纖通過外部光源（如單縱模激光器(DFB-LD)）執行 Wl cal (Ext)波長校準后
*4：使用 SM 光纖或 GI 光纖（50μm/125μm 或 62.5μm/125μm）通過外部光源（如 DFB-LD）執行 Wl cal（Ext）波長校準后
