1、?BF7264B?是集邏輯分析儀與協議分析儀于一體的機器，目前市場上邏輯分析儀和協議分析儀都是單獨的儀器。

2、BF7264B?的協議分析儀模式是信號進入儀器內部后，信號就被儀器內部的芯片直接進行協議解析，將解析好的文本協議數據送出來顯示。協議分析儀可以實時顯示數據，也可以長時間的監控采集數據。請參考下面的?SDIO_PA_mode?圖?1、圖?2，SD3.0圖1，SD4.1圖1就是協議分析儀模式下捕獲到的SDIO及SD3.0，SD4.1數據。

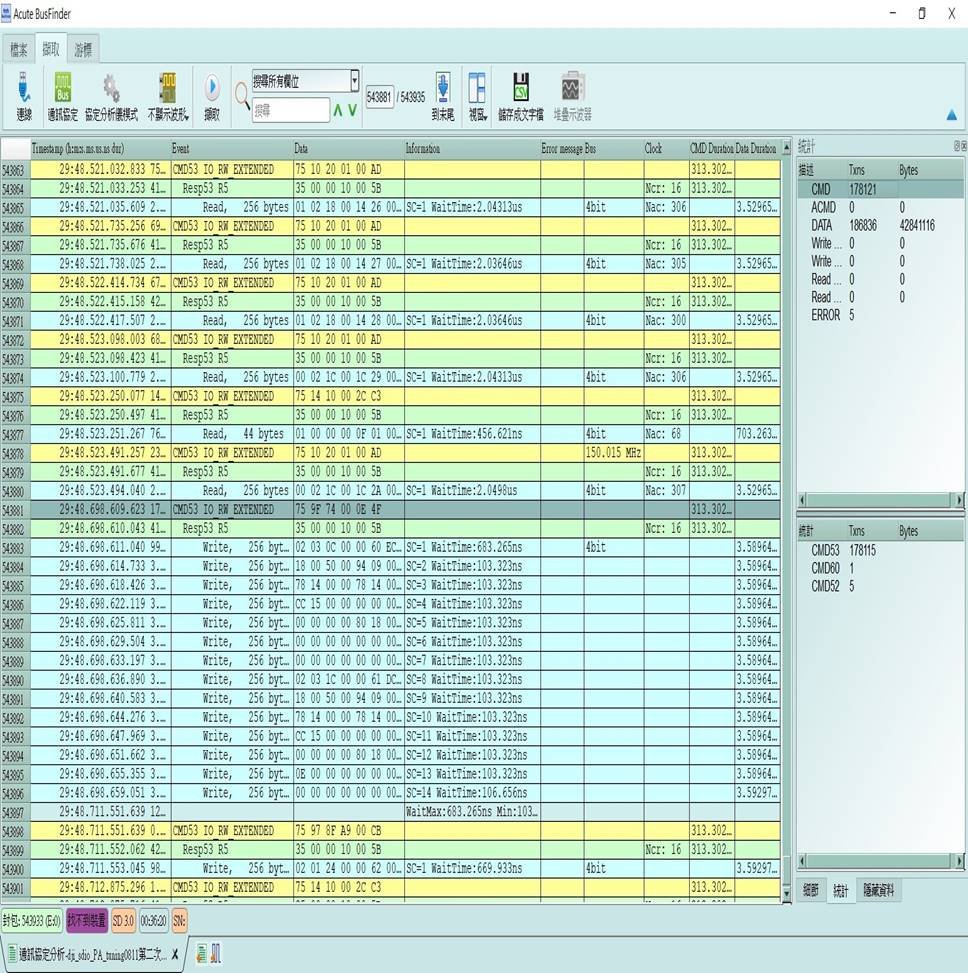

SDIO_PA_mode圖1

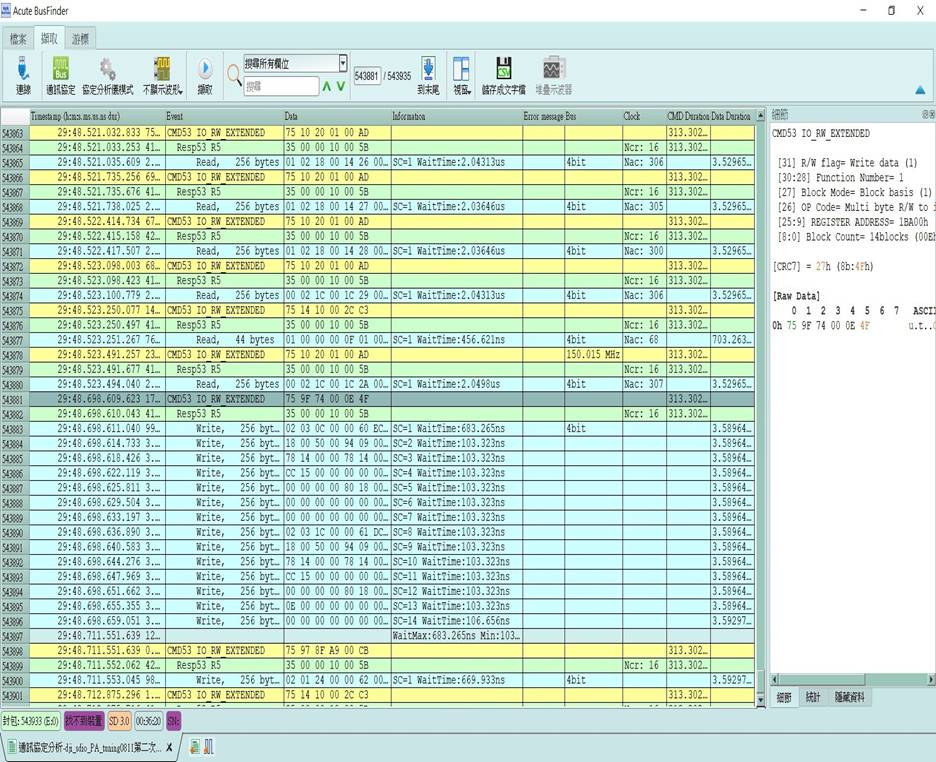

SDIO_PA_mode圖2

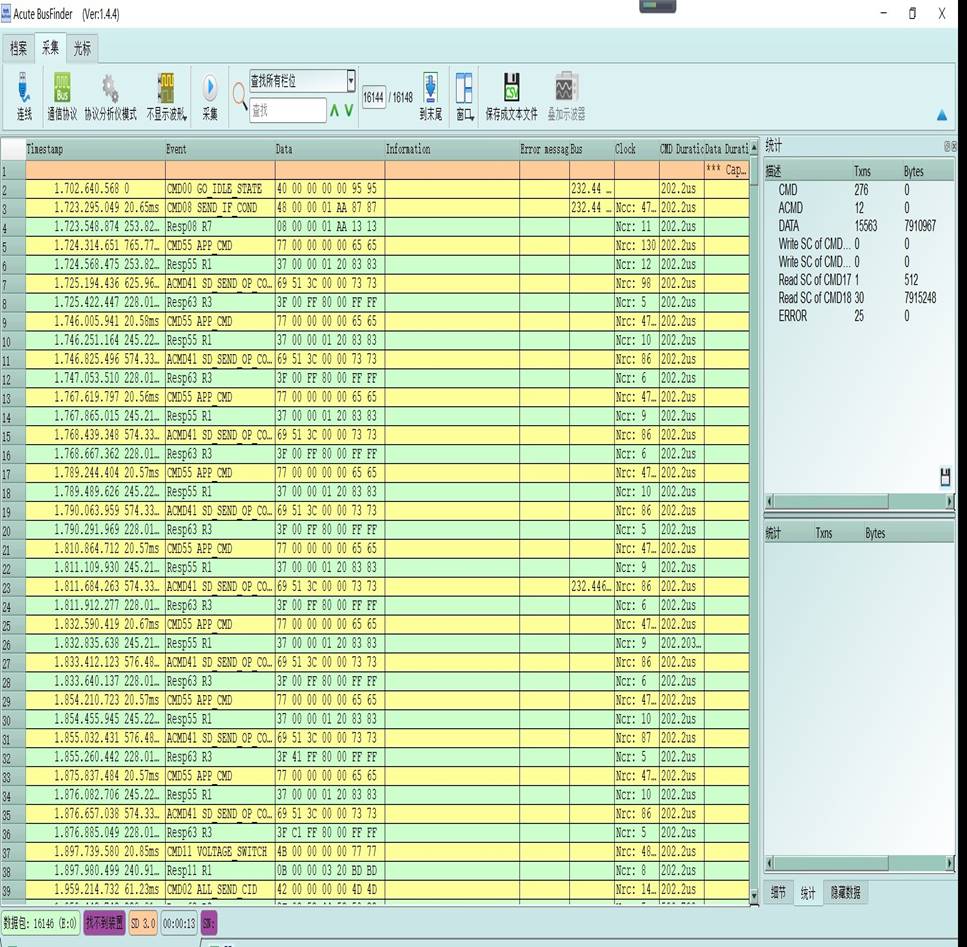

SD3.0圖1

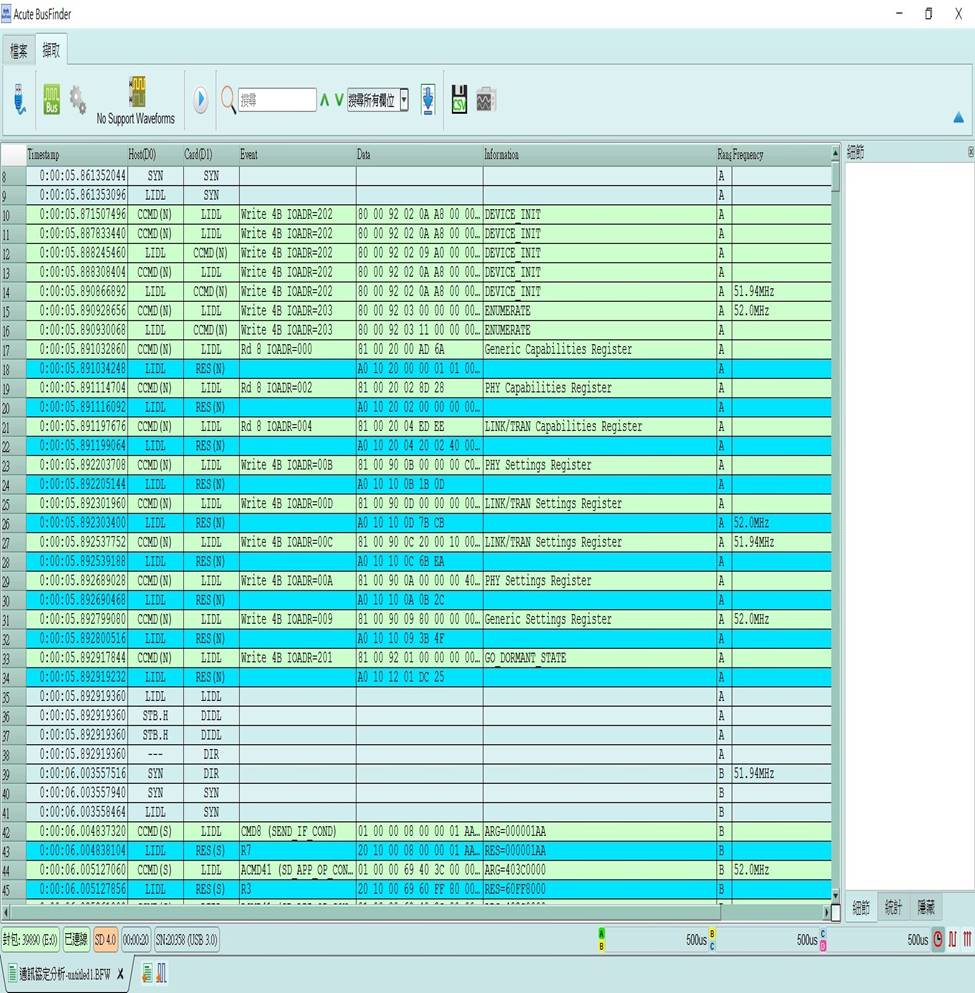

SD4.1圖1

3、BF7264B?的協議分析儀提供?SD?協議觸發，并且可以結合協議分析

儀中的資料監控儀模式來一直監控?cái)?shù)據，只到設置的觸發條件滿足后開始采集數據。協議分析儀的三種工作模式請?jiān)敿?xì)參考?Acute

Acute_BusFinder三?BusFinder?三種工作模式說明書。種工作模式說明書.

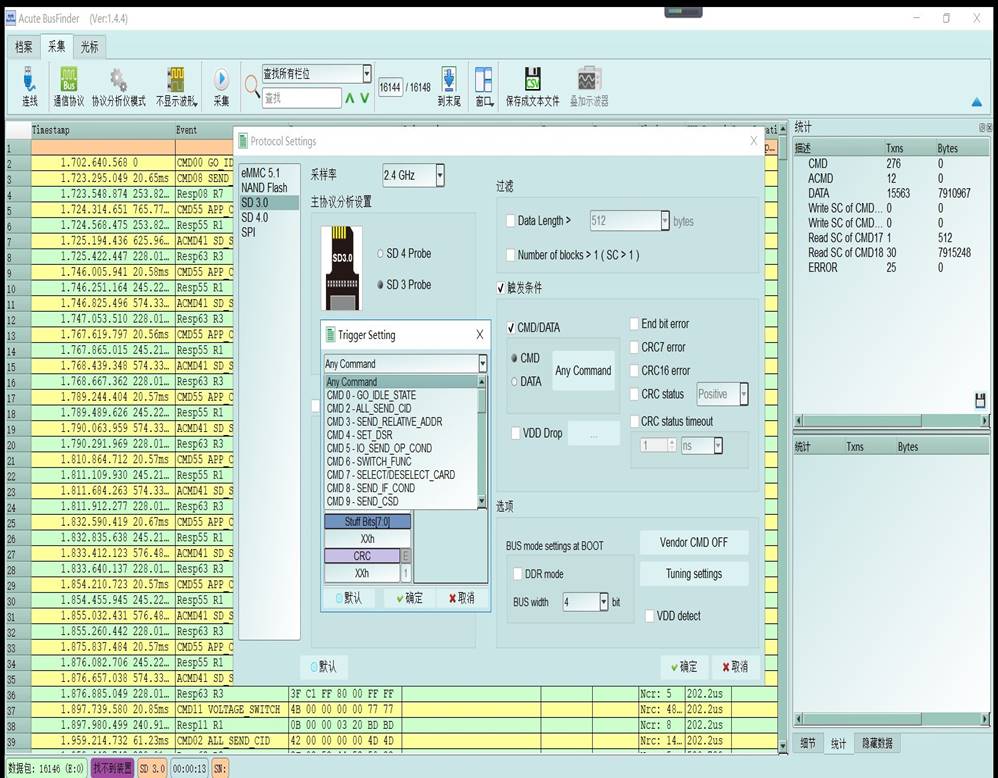

BF7264B?的協議分析儀提供的SD3.0協議觸發

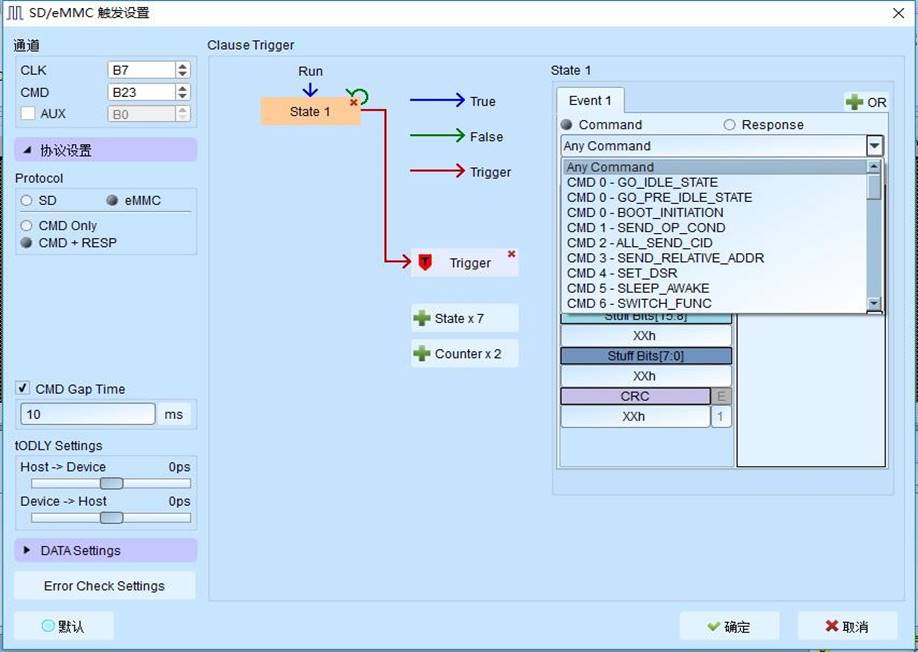

BF7264B?的協議分析儀提供的SD4.1協議觸發

4、BF7264B?同時也是臺高性能的邏輯分析儀，具有?32G?的儀器總內

存，64?通道使用時每通道有?500M?可用，32?通道有?1G?可用。對于數據分析，內存是至關重要的指標。BF7264B?是目前市場上內存最大的邏輯分析儀。

5、BF7264B?的邏輯分析儀模式可以捕獲SD的數字邏輯波形，可以檢查信號的時序以及原始數據問題。而且?BF7264B?的邏輯分析儀也可以用軟件對SD的數字波形做協議解析。請參考下面的SDIO_LA_mode圖

1、圖2、圖3就是邏輯分析儀模式下捕獲到的SD數字波形以及軟件做的協議解析。

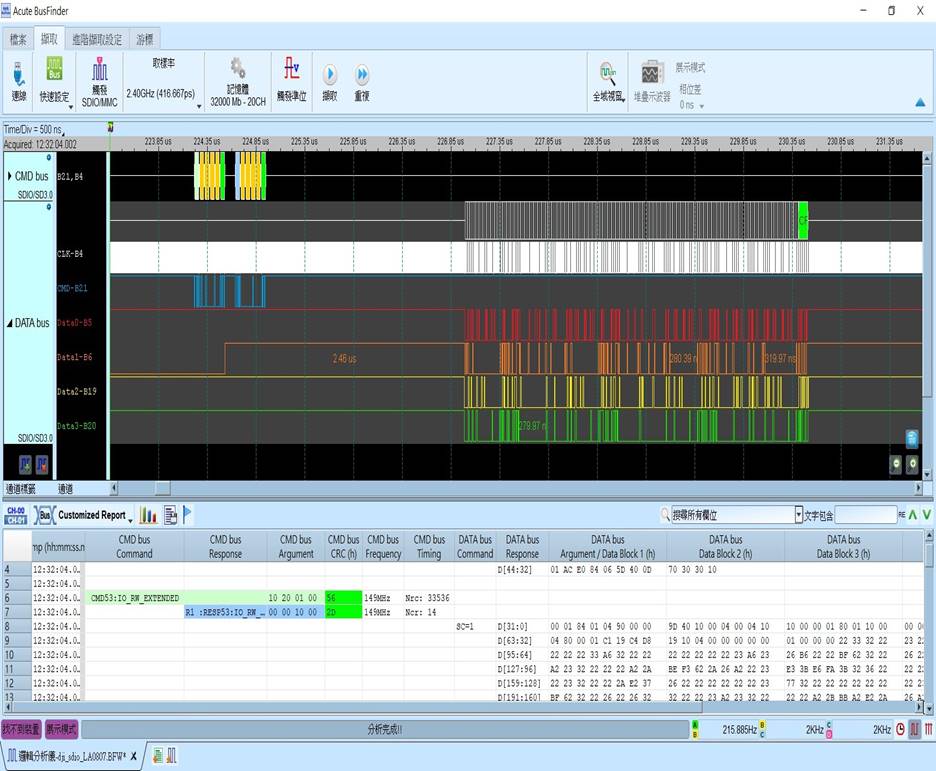

SDIO_LA_mode圖1

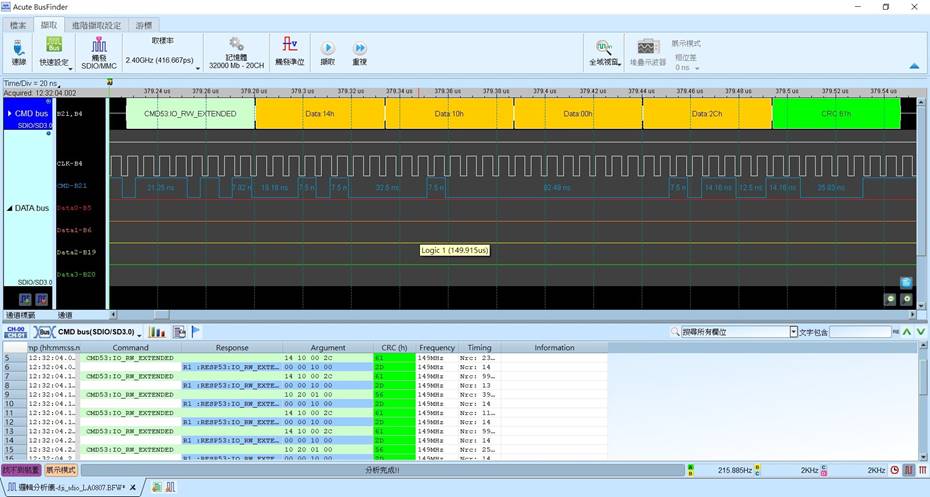

SDIO_LA_mode圖2

SDIO_LA_mode圖3

6、BF7264B?的邏輯分析儀支持?SD?協議觸發，可以通過?SD?的命令，數據作為條件來觸發捕獲信號（并且可以設置多階層的條件），可以從懷疑的問題點處開始捕獲信號。請參考下面的SD_Trigger圖1，所以在實際測試中，你可以先用協議分析儀模式長時間觀測數據，發現問題。發現問題后再通過邏輯分析儀模式觸發捕獲錯誤信號，檢查信號的波形，查明數據出錯的原因。

SD_Trigger圖1
