泰克 C-PHY TX Essentials、C-PHYXpress、TMPC-CPHYVIEW 和 Moving Pixel C-PHY 協議解決方案提供了完善的一站式 C-PHY 解決方案，用來根據 MIPI 標準合規性測試和表征發射機、接收機和協議測試要求。C-PHY TX Essentials 解決方案為調試和表征 C-PHY 數據鏈路提供了簡便的方式。C-PHY TX 應用允許根據 MIPI C-PHY v1.0?規范選擇電氣測量和定時測量。

主要功能

發射機測試：

• 支持任意一側三端口反嵌和嵌入功能(反嵌支持 6?端口參數)
• 測量 DUT C-PHY 信號的上升時間和下降時間。
• 執行眼高和眼寬測量，另外檢驗 C-PHY 信號上的眼圖。
• 檢驗三態信號的靜態點共模電壓 VCPTX 位于發射機極限范圍內。
• 檢驗 DUT 數據通路 HS 發射機的共模電壓不匹配(ΔVCMTPX)低于最大合規極限。
• 檢驗共模電平變化在 50?MHz ~ 450?MHz。
• 檢驗共模電平變化超過 450?MHz。
• 測量三態信號的線對內部時延。
• 在 TekExpress 中修改調試和表征的極限。

接收機測試：

• 簡化接收機測試設置：

  • 單一設置，為 C-PHY 和 D-PHY 生成信號。

  • 校準簡便，提供可重復的結果。
  • 直接合成方式，幫助您使用一臺儀器創建所有壓力類型。

• 測試覆蓋范圍

  100% 測試覆蓋范圍。C-PHYXpress 應用允許根據 C-PHY v1.1?規范創建 C-PHY 標準測試信號。

• 信號保真度

  同類最優秀的 AWG70000 系列，50?GS/s 采樣率及 10?位垂直分辨率，為生成 C-PHY 信號提供最好的信號保真度。

• 易用性

  C-PHYXpress 提供了批處理功能，創建多項測試場景，滿足嚴格的測試要求。

• 接收機合規性測試及其他：

  • C-PHYXpress 應用提供了一個平臺，為在規范之外測試被測器件創建各種激勵信號。
  • 數據的程序上升時間和下降時間、程序 ESC、LP 命令及可編程壓力，具體如下：

    • HS 模式壓力器

    • 隨機抖動和確定性抖動

    • 嵌入插入損耗和去加重

    • 占空比失真

    • LP 模式壓力器

    • e_Spike和最小脈沖 T_MIN-RX

    • 建立時間/保持時間容限

    • 實是時延控制

• 離線生成信號

  C-PHYXpress 應用可以在離線模式下運行，也可以在 PC 中運行，遠程控制 AWG，生成 C-PHY 信號。

Moving Pixel C-PHY 協議發生器和解碼器：

C-PHY 協議發生器：

• 獨立式儀器，簡化設置和操作。

• 支持 MIPI C-PHY 信號，每路高達 2.5?Gbps，1~4路。

• 為電壓和時延提供通道和實時獨立調整功能。

• 支持最高 C-PHY v1.0、CSI2 v1.3?和 DSI v1.2?協議。

• 根據用戶自定義幀定時自動構建高頻序列。

• 實現自動影像定標、格式轉換和簡單的測試碼型生成。

• 支持使用 4?KB 緩沖器捕獲多消息響應。

• 包括 DSC 二進制支持；可以選配 DSC 影像壓縮。

• 使用 .NET DLL 提供腳本編制和遠程控制功能。

基于示波器 C-PHY 協議解碼：

• 支持高達 2.5?Gbps 的單一 MIPI C-PHY 通路解碼。

• 解碼和顯示 CSI2 v1.2?或 DSI2 v1.0?協議包及 C-PHY v1.1?信令狀態/符號。

• DSI 支持不包括 DSC、LPDT、BTA 或外設命令解碼。

• 示波器上的光檔鏈接到解碼窗口的兩個方向。

• 提供搜索和顯示過濾功能。

• 解碼、顯示和導出 (在用戶控制下) 捕獲的視頻幀。

應用

• 汽車攝像機和顯示器
• 手機攝像機和顯示器
• 攝像機 CMOS 影像傳感器
• 顯示器驅動器 ICs
• 移動設備使用的應用處理器

MIPI C-PHY 發射機測試

MIPI ? C-PHY v1.0?在連接外設、帶寬有限的通道上提供高性能吞吐量，包括顯示器和攝像機。這個界面允許系統設計人員簡便地擴展現有的 MIPI ? 聯盟攝像機串行接口 (CSI-2) 生態系統，支持功耗更低、分辨率更高的影像傳感器。

MIPI ? C-PHY 和 MIPI ? D-PHY 可以兼容針腳，允許連接采用任一技術的配套器件。C-PHY 旨在與 D-PHY 共存在相同的 IC 引腳上，以便能夠開發雙模式器件。

MIPI C-PHY 采用 3?相符號編號，每個符號提供了 2.28?位，在 3?線通路或三態信號上傳送數據符號，每個三態符號包括一個嵌入式時鐘。

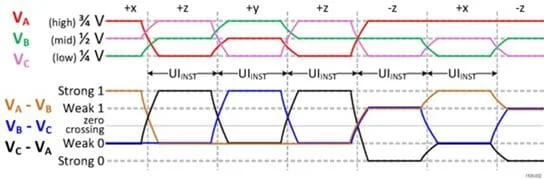

C-PHY 信號有三種電平，都是單端信號。它們用 LineA、LineB 和 LineC 表示。在任何給定時點，任何信號都不會處在相同的電壓電平上。接收機一側是差分的，顯示四種電壓電平：Strong 1, Weak 1, Strong 0, Weak 0。但接收機會查看邏輯 1?或邏輯 0。

電壓電平

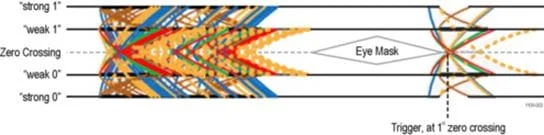

眼圖模板

C-PHY 時鐘恢復

C-PHY 采用獨特的時鐘恢復機制。C-PHY 1.0?采用定制時鐘恢復算法，稱為觸發眼圖。在這種模型下，4?個差分信號中第一個過零點作為時鐘恢復的觸發點，繪制眼圖。

眼圖模板的位置經過優化，以實現最大眼圖張度（在測量眼圖高度時）。由于觸發眼圖機制，觸發點(過零)上所有抖動都是允許的，并反映在另一側。參見上眼圖模板圖。

C-PHY 發射機測試測量

為進行表征、調試和裕量測試，高速模式中要求的部分關鍵測量有：

• 上升時間
• 下降時間
• 眼圖
• AC 共模測量
• DC 共模不匹配測量
• 50?MHz ~ 450?MHz AC 共模電平變化
• 450?MHz 以上的 AC 共模電平變化
• 對內延遲差

C-PHY TX Essentials

定制觸發眼圖

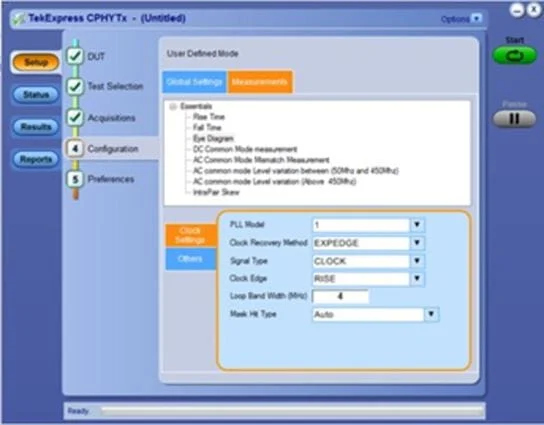

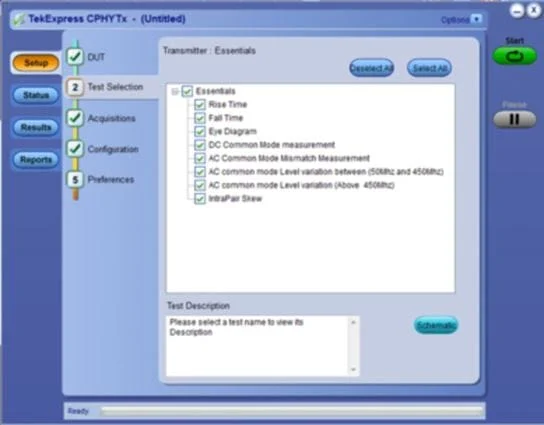

下圖顯示了 C-PHY TX Essentials 測試軟件配置成定制觸發眼圖，并自動確定模板位置，找到最佳的模板位置。

C-PHY TX Essentials

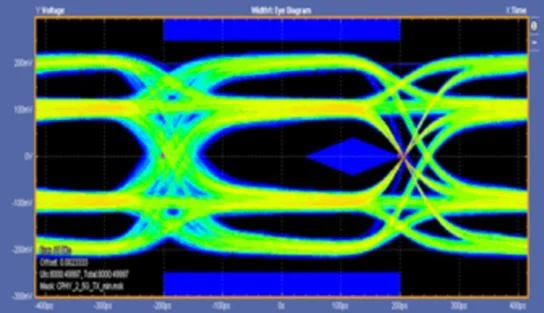

3M UI 眼圖分析

在整個記錄長度上繪制抖動和眼圖，幫助設計人員更好地表征器件，因為它可以在擴展的時間周期內顯示器件的異常信號。軟件允許對 3M UI 運行眼圖分析，在夜間運行進行詳細表征。

眼圖分析

上升時間/下降時間跳變細節

在表征器件時，每個差分波形有 4?個關心的跳變：

• 從強變成弱(S-W)
• 從弱變成強(W-S )
• 從弱變成弱(W-W)
• 從強變成強(S-S)

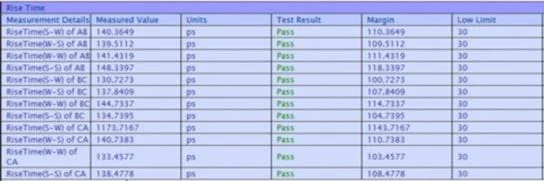

下圖顯示了測量跳變的細節。

上升時間跳變細節

下降時間跳變細節

插入損耗和串擾

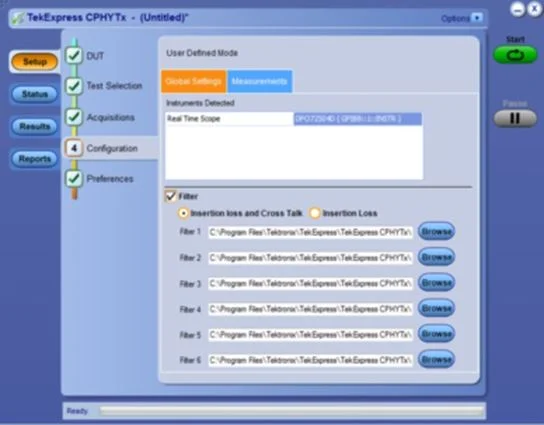

作為器件表征的一部分，設計人員需要嵌入或反嵌插入損耗和串擾。這使用濾波文件提供支持，其中使用 S4P/S6P 或 S 參數文件，如下圖所示。

插入損耗和串擾

測量線對內部時延

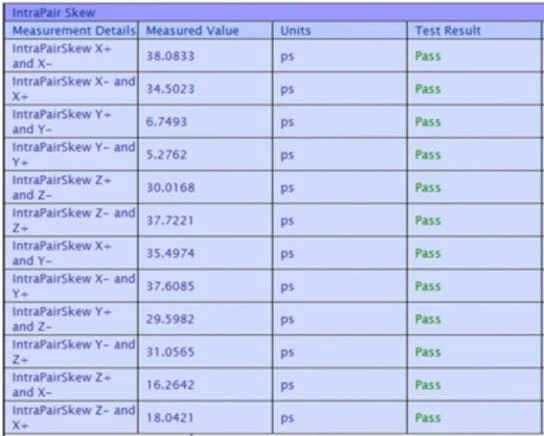

三態信號之間的時延稱為線對間時延，為許多設計工程師提供了關心的信息性測試。下圖顯示了泰克 C-PHY TX Essentials 軟件生成的報告，其中包括 12?線狀態組合的詳情及信號對內部時延狀態。

線對內部時延

信令和端接

C-PHY 信令與 D-PHY 類似。例如，它從 LP 模式動態切換到 HS 模式，為 C-PHY 規定的定時測量與 D-PHY 類似。

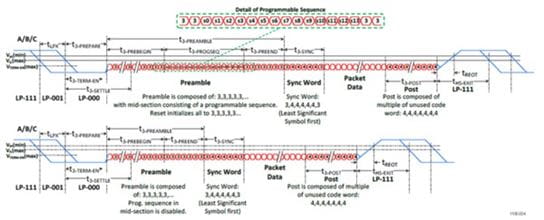

下圖來自 MIPI 聯盟 C-PHY 規范 v1.0。它顯示了 C-PHY 信號的結構 (突發中 HS 數據傳輸)。

C-PHY 信號 (突發中 HS 數據傳輸)

為了在這種可切換的端接模式下進行測量，需要負載電路板或端接電路板。進行這些測量使用的物理設置要求一臺示波器、多只探頭和一張端接電路板。

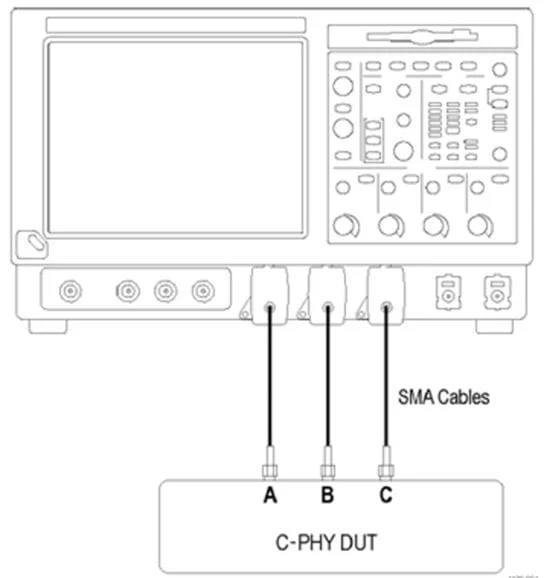

下圖顯示了 HS 測量的物理設置。HS 測量不要求端接電路板和探頭，您可以直接連接 SMA 電纜。

SC-PHY 高速測量

C-PHY 發射機校準

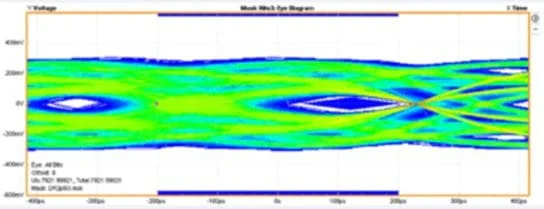

C-PHY TX 軟件的主要目的是表征發射機；這個軟件支持的核心測量設計用于接收機校準。根據 CTS，C-PHY 接收機校準推薦使用預先確定的上升時間/下降時間校準眼圖。這種校準支持 DCD (占空比失真)，這是一個重要的壓力參數，推動眼圖閉合。下一步使用 DC 共模和 AC 共模噪聲損傷來校準 C-PHY 信號。支持使用 AWG 70000?系列任意波形發生器生成這些壓力。

C-PHY 發射機校準

適用于 MIPI C-PHY 的 P7700 探頭（僅限 C-PHY Essentials）

MIPI 應用要求特定類型的探測，因為高速模式和低功率模式的阻抗是不同的。在高速模式下，C-PHY 信號位于端接環境中。在低功率模式下，C-PHY 信號在使用單端信號的未端接環境下運行。MIPI C-PHY 對探測的主要要求有兩個：

• 提供高阻抗
• 差分模式和單端模式

P7700 系列探頭（僅限 C-PHY Essentials）提供了一個有源緩沖尖端，距尖端末端幾毫米。這為 MIPI C-PHY 應用提供了最好的信號保真度及靈活的連接選項。

TriMode 探頭幫助您使用探頭設置，準確地創建差分、單端和共模測量。這種獨特功能讓您工作更加經濟高效，可以在差分測量、單端測量和共模測量之間切換，而不必移動探頭的連接點。

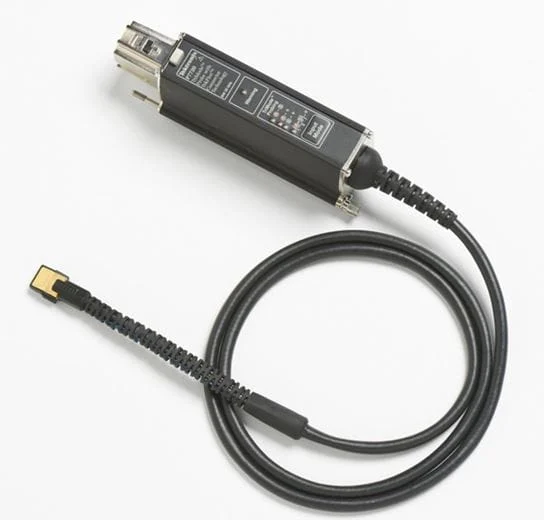

P7700 系列 TriMode 探頭（僅限 C-PHY Essentials）

使用 TriMode 進行測量，絕對可以獲得您想要的信號保真度。創新的新型探頭設計采用 SiGe 技術，提供當今及未來所需的帶寬和保真度。

P7700 系列 TriMode 探頭（僅限 C-PHY Essentials）結構提供了：

• An 尖端上有源緩沖放大器，探頭輸入距輸入僅 3.2?mm

• 完美的步進響應及低插入損耗，最高 20?GHz

• 低 DUT 負載，100?kΩ (DC) 和 0.4?pF (AC) 性能

• 高 CMRR

• 低噪聲

接收機測試

C-PHYXpress 插件使用最壞情況損傷輸入信號，為高速、高速突發和低功率內容創建 C-PHY 信號。

接收機測試解決方案由以下步驟組成：

• 生成一個測試信號，仿真發射機，包括通道和噪聲損傷。

• 根據 CTS 要求校準信號。
• 設置器件進行接收機測試。
• 確定給定測試條件下的誤碼率。

C-PHYXpress 應用解決了前兩步，具體如下：

第 1? 步：生成測試信號，仿真發射機，包括通道和噪聲損傷

C-PHYXpress 支持根據 C-PHY 規范 v1.1?為高速、低功率和低功率-高速 (LP-HS) 模式生成波形。

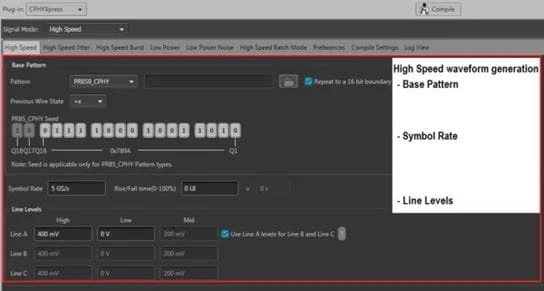

高速模式：C-PHY v1.1? 規范數據速率在高速模式下最高可達 3.5?Gbps。根據 CTS，您需要在高速模式下仿真通道效應。C-PHYXpress 應用允許編輯數據速率、上升時間、碼型類型、電壓電平和損傷，仿真通道效應。
