BF7264B是集邏輯分析儀與協議分析儀于一體的機器，目前市場上的邏輯分析儀和協議分析儀都是單獨的儀器。

1、邏輯分析儀部分

1.1、BF7264B的邏輯分析儀具有32Gb的儀器總內存，64通道使用時每通道有500M可用，32通道有1G可用。對于數據分析，內存是至關重要的指標。BF7264B是目前市場上內存最大的邏輯分析儀。

1.2、BF7264B的邏輯分析儀支持NandFlash/eMMC5.1/SD3.0(SDIO 3.0)/Serial Flash/SPI協議解析，原理是對所有協議，先捕獲NandFlash/eMMC的數字波形，然后通過軟件解析NandFlash的命令，地址，數據。請參考下面的NAND_DATA_LA_mode圖1、eMMC_CMD_LA_mode圖1、eMMC_LA_mode圖2。

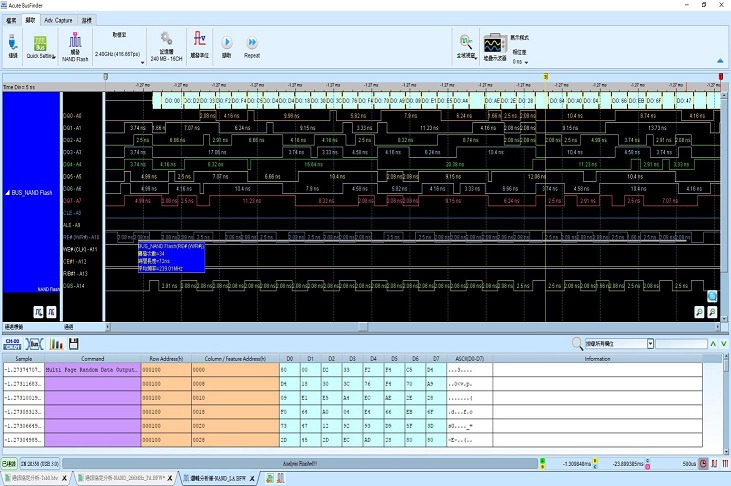

NAND_DATA_LA_mode圖1?

?

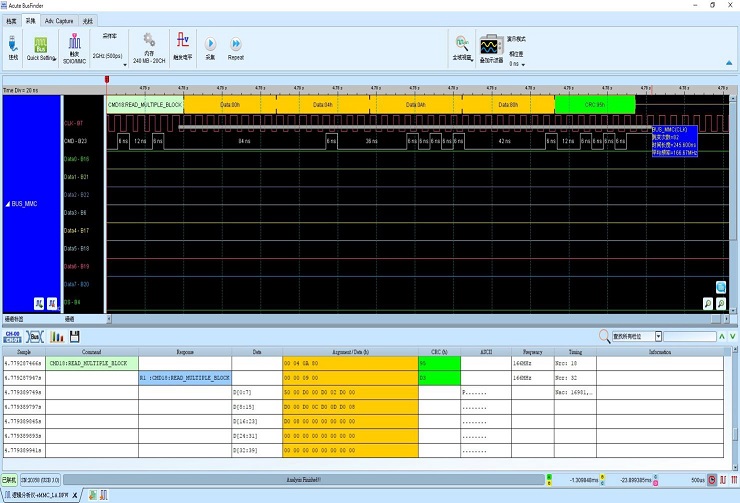

eMMC_CMD_LA_mode圖1?

?

eMMC_LA_mode圖2??

1.3、BF7264B的邏輯分析儀支持NandFlash/eMMC5.1/SD3.0(SDIO 3.0)/Serial Flash/SPI協議，可以通過NandFlash/eMMC的命令，地址（NandFlash/eMMC5.1），數據作為條件來觸發捕獲信號（并且可以設置多階層的條件），觸發是定位數據錯誤問題的重要手段。BF7264B的邏輯分析儀是目前市場上唯一支持NandFlash協議觸發的邏輯分析儀，并且可以通過協議觸發去控制示波器同步采集模擬波形，從而確認數據錯誤的原因。傳統邏輯分析儀是只能通過1（高）、0（低）狀態，上升/下降沿跳變來作為觸發條件。????請參考下面的NAND Flash_Trigger圖1、eMMC_Trigger圖1、邏輯分析儀觸發控制示波器圖1

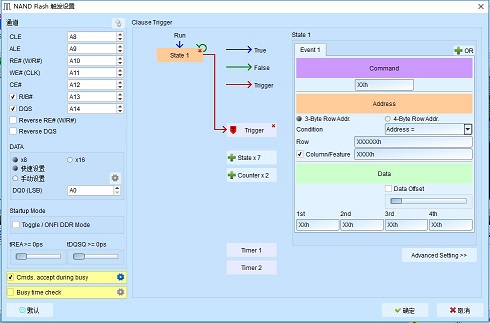

NAND Flash_Trigger圖1??

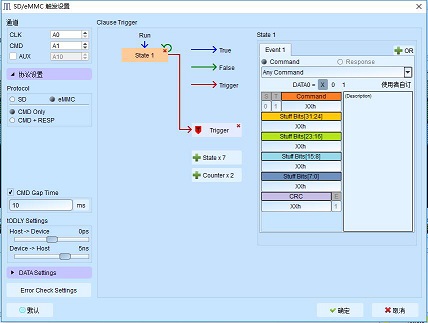

eMMC_Trigger圖1?

?

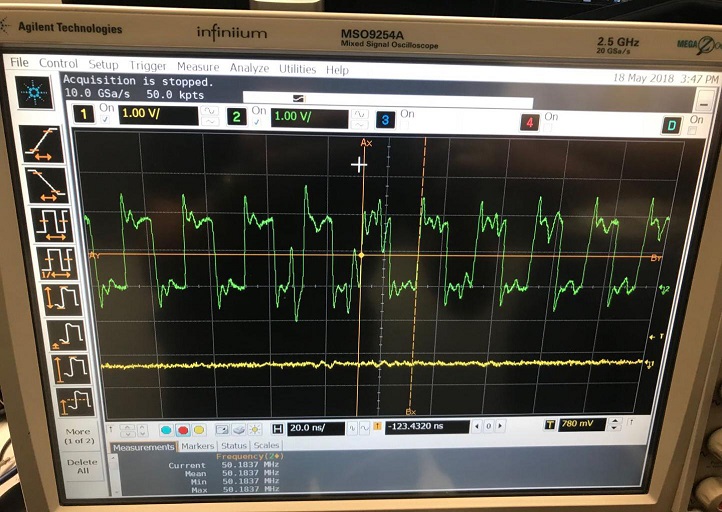

邏輯分析儀觸發控制示波器抓到的模擬波形圖1、??

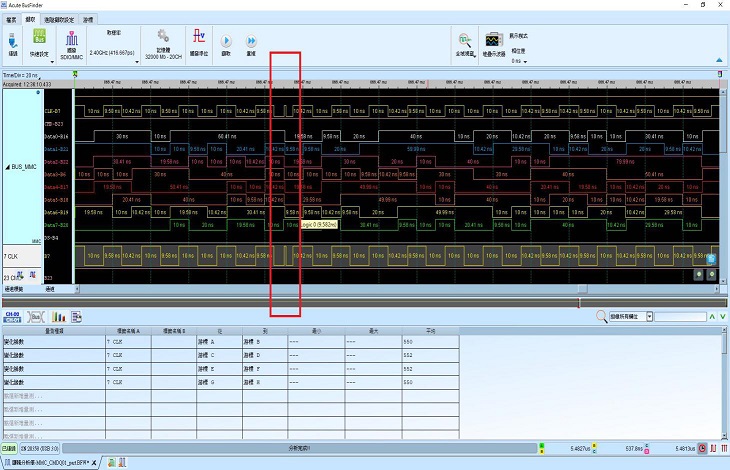

邏輯分析儀發現的數字波形錯誤??

2、協議分析儀部分

2.1、BF7264B協議分析支持eMMC5.1/MIPI D-PHY1.2/NAND Flash/SD 3.0(SDIO 3.0)/SD 4.1(UHS-II)協議解析。（MIPI D-Phy包含有一個時鐘通道和數量可設置（最多4個通道）的數據通道。通過增加數據通道數量就可以達到增加帶寬的目的），BF7264B的協議分析儀原理是被測信號進入儀器內部后，被測信號就被儀器內部的芯片直接進行協議解析，然后將解析好的協議數據實時送出來顯示。所以協議分析儀可以實時顯示數據和長時間監控采集數據。BF7264B是市場上唯一的NandFlash協議分析儀。請參考下面的Nand_PA_mode圖1、eMMC_PA_mode圖1。

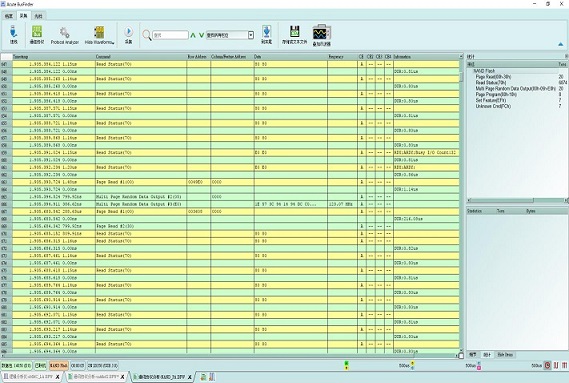

Nand_PA_mode圖1??

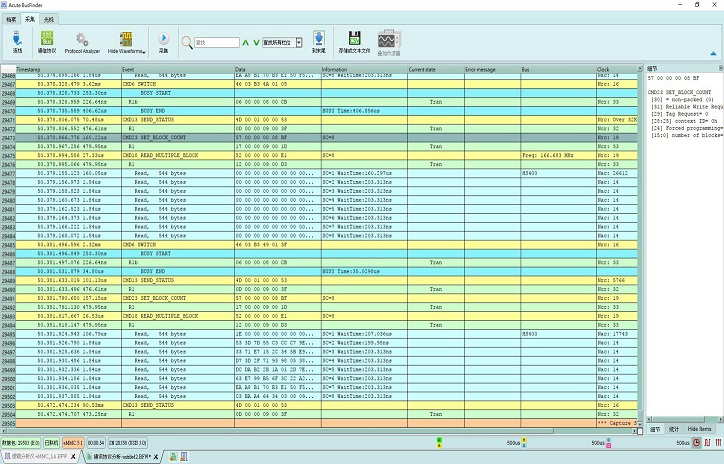

eMMC_PA_mode圖1??

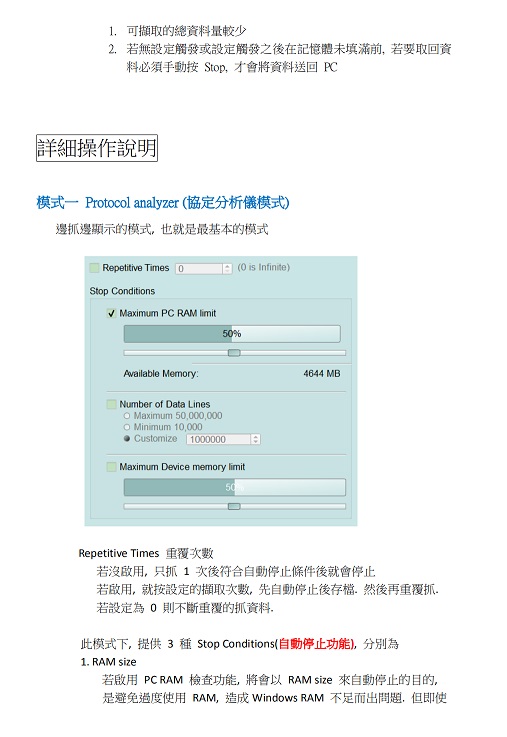

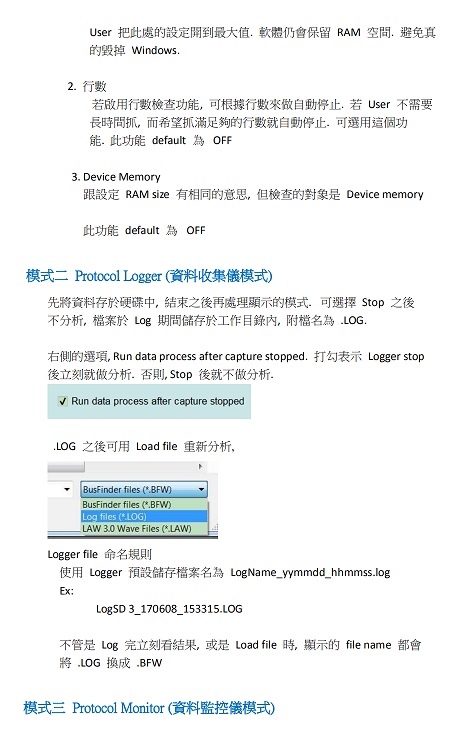

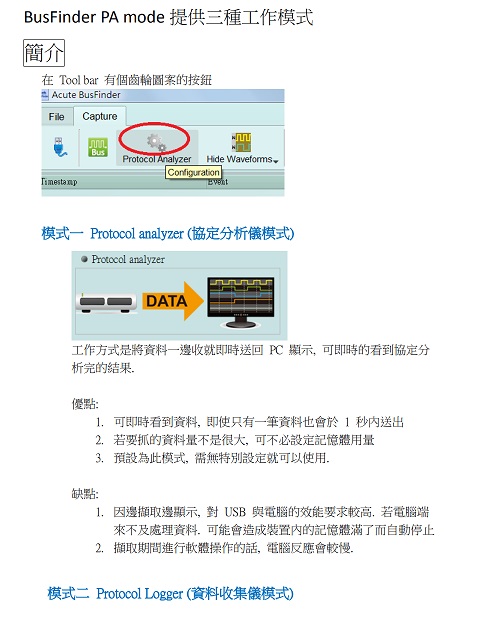

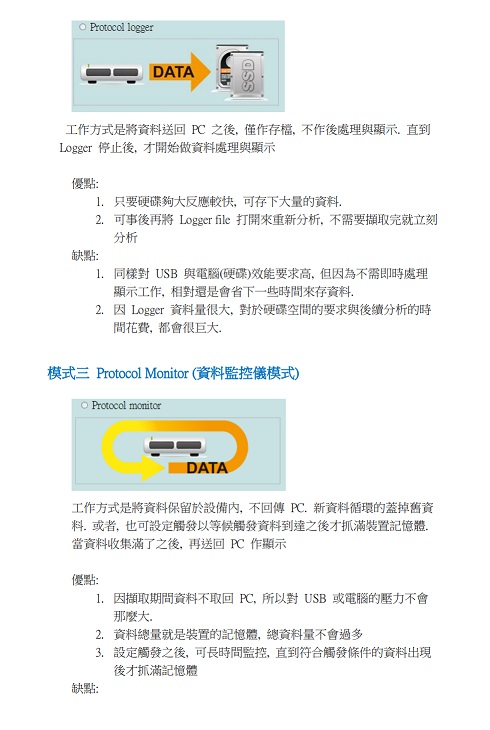

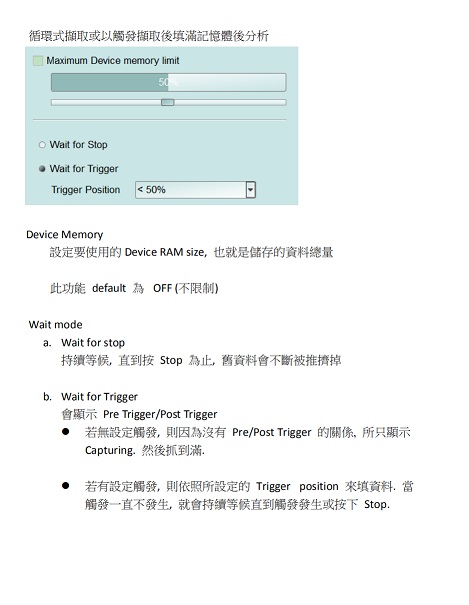

2.2、BF7264B的協議分析儀同樣提供NandFlash/eMMC協議觸發，并且可以結合協議分析儀的三種工作模式來監測采集數據，協議分析儀的三種工作模式請參考以下Acute BusFinder三種工作模式說明。??

總結

因?yàn)锽F7264B是集邏輯分析儀與協議分析儀于一體的機器，所以BF7264B可以先用協議分析儀功能長時間監測采集數據，從而發現數據錯誤。然后再用邏輯分析儀功能的協議觸發去定位采集數據錯誤的數字波形，最后確認數據錯誤的原因。目前市場上的邏輯分析儀和協議分析儀都是單獨的儀器，所以在數據分析除錯方面就會有不足。協議分析儀可以長時間監測采集數據，但是發現數據錯誤后無法通過波形去確認數據錯誤的原因。邏輯分析儀可以采集數字波形，但是因?yàn)閿?shù)字波形格式大、占內存，所以沒辦法做到長時間采集。
