產品概述

頻譜分析儀/信號分析儀MS2850A的最大分析帶寬為1 GHz，頻率范圍為9 kHz至32 GHz或44.5 GHz。它具有支持5G移動通信和廣播衛星設備等寬帶通信測量的分析帶寬，僅一臺即可支持sub-6 GHz到毫米波28 GHz/39 GHz 頻段的測量。該臺式信號分析儀具有出色的性價比，有助于降低通信設備的開發和生產成本，同時提高效率。 使用大容量32GB存儲器，該信號分析儀的功能可達到最多捕獲24秒（100 MHz 范圍時）。數字化的信號數據可以使用通用EDA工具進行分析，實現下一代標準的高效研發。此外，增加了PCIe/ISB3.0選項以便高速傳輸大量捕獲數據，從而通過縮短數據傳輸時間推動高效研發。

1 GHz分析帶寬
1 GHz分析帶寬能支持5G移動與廣播衛星等微波和毫米波段的通信系統寬帶

這組使用FFT(快速傅立葉變換法)分析的信號分析儀支持頻譜顯示與頻譜圖顯示以及頻率和相位轉換運行時間的應用顯示。
此外，涵蓋5G測量所需的工作頻帶，且5G測量軟件支持內置多載波信號評估。

分析帶寬：
255 MHz(標配)
510 MHz(選件)、1 GHz(選件)

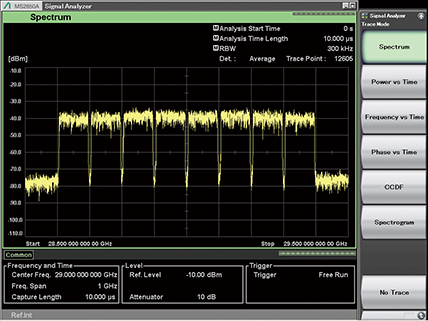

八組29 GHz中心頻率波段的100 MHz帶寬載波頻譜

卓越的平坦度性能

擁有卓越的1 GHz分析帶寬的MS2850A，其幅度和相位平坦度性能^*1超越其他信號分析儀^*2。
基于此項性能，信號分析儀MS2850A支持5G移動等寬帶通信系統中單個載波高精確的幅度和相位測量，并為提升無線通信設備質量起到了重要作用。

中心頻率：28 GHz，中心頻率±500 MHz
頻帶內頻率特征：±1.2 dB(額定值)
頻帶內相位線性度：5°p-p(額定值)

*1: 安立公司規格的頻帶內頻率特征和頻帶內相位線性度
*2: 安立公司于2017年5月所測試之數據

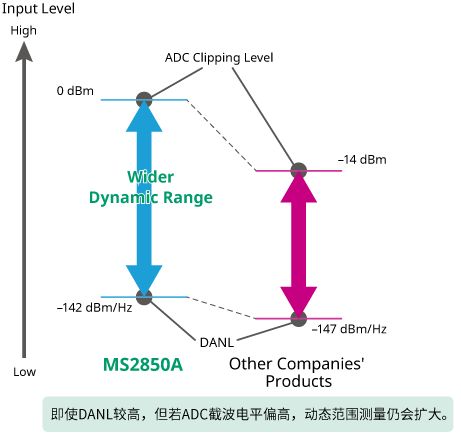

寬幅動態范圍
高精度ADC^*3截波電平
與DANL差異^*4的寬幅動態范圍測量

通過1GHz分析帶寬，信號分析儀MS2850A擁有高精度ADC截波電平，此功能可在輸入實際信號輸入電平和使用衰減器輸入寬帶信號時獲取更多與DANL間的差值。
寬幅動態范圍性能有助于5G信號測量時獲取更多精確的EVM值。若以28 GHz波段為例，ADC截波電平和DANL之間差異的測量動態范圍要勝于140dB(參考值)。

中心頻率：28 GHz波段
ADC截波電平：0 dBm^*5(CW)
DANL：–142 dBm/Hz^*5
動態范圍：142 dB(參考值)

*3: 模擬數字轉換器
*4: 顯示平均噪聲電平
*5: 測量值，由設計階段確定之平均值，但并非保證值

高SFDR(無雜波動態范圍)
基于1 GHz分析帶寬的–70載波分貝

通過ADC搭載1 GHz以上分析帶寬，信號分析儀MS2850A可抑制雜散發射，確保寬帶信號分析的寬幅動態范圍測量。

SFDR 無雜波動態范圍
800 MHz ≤ 頻率 < 4.2 GHz: –60 dBc(額定值)
4.2 GHz ≤ 頻率 ≤ 44.5 GHz: –70 dBc(額定值)

主要特性

面向5G移動與廣播衛星等下一代的寬帶和多載波通信系統

• 內置的 5G 測量軟件支持高效率開發和生產
  • 一臺支持5G NR/V5G（sub-6GHz/毫米波）
  • 高矢量幅度誤差性能源于寬幅動態范圍(EVM：<1%)
  • EVM測量時一鍵優化動態范圍
  • 多載波批次(同時)分析
  • 針對單個載波的幅度／相位／時間誤差進行測量
• 最大分析帶寬：1 GHz
• 優越的幅度和相位平坦度性能
• 寬幅動態范圍測量：>140 dB
• 使用大容量存儲器實現長時間捕獲
• 搭配PCIe／USB3.0接口
  • 傳輸捕捉數據至外部計算機之速度超過1000BASE-T

技術

• 5G - 5G, 4G and 3G Testing with Anritsu
• LTE
• WCDMA/HSPA/HSPA Evolution
• TD-SCDMA
• 基站測試

功能/選件

• 頻率范圍：9 kHz 至 32 GHz/44.5 GH
• 分析帶寬：255 MHz(標配)、510 MHz(選件)、1 GHz(選件)
• 標配功能：頻譜分析、信號分析(FFT分析功能)、微波預選器旁路、USB功率傳感器連接
• 選件：前置放大器、低二次諧波失真、噪聲基底降低(NFR)功能、高速數據傳輸PCIe／USB3.0外部接口
• 測量應用(選件)：5G FDD/TDD測量軟件包、相位噪聲測量功能、LTE-Advanced FDD/TDD測量軟件包、噪聲系數(NF)測量功能
