TravelLogic 4000系列 (邏輯分析儀)
- PC-based, 68 / 136 通道
- USB 3.0 接口, 12V 電源
- 2.4GHz 時序分析 / 300MHz 狀態分析
- 32Gb 總內存
- 主動探頭 : 方便接線并穩定擷取信號品質與阻抗匹配
- 邏輯, 狀態, 總線等多種觸發
- 支持疊加示波器, 做混合信號量測
| TL4000 系列 | 型號? | 通道數 | 采樣率 | 存儲容量 | 總線觸發 | 協議分析 |
 |
TL4134E | ?34 | 2GHz | 4Gb | ?I | ?I |
 |
TL4134B | ?34 | 2GHz | 4Gb | ?I, II | ?I, II |
| TL4234B | ?34 | 2GHz | 8Gb | ?I, II, III | ?I, II, III |
產品介紹
TravelLogic 4000 系列是TL2000/TL3000系列的升級版產品，不管在記憶體記憶深度以及高采樣率下通道數量都有所提升，另外TL4000系列同時具有邏輯分析儀模式?&?協議分析儀模式?兩種不同的信號與協議分析模式
邏輯分析儀模式
采集數字波形信號，搭配多樣觸發條件做信號定位，輔以總線解碼。
可疊加示波器同時比對數字與模擬信號，適用于信號品質分析。
邏輯分析儀模式存取模式:

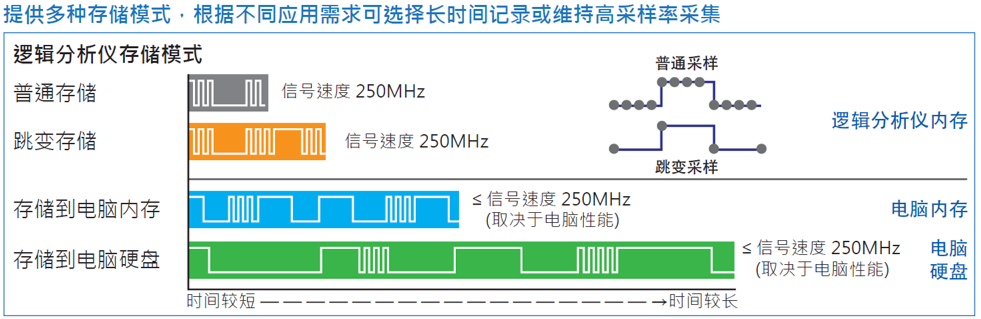

長時間記錄: 跳變儲存 VS 壓縮儲存

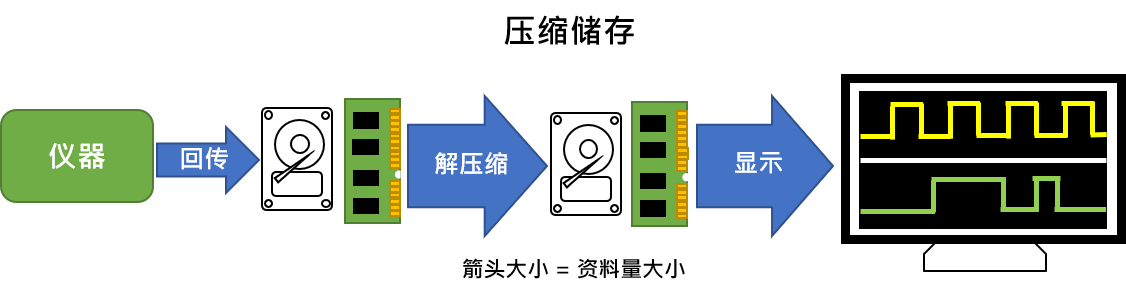

在信號記錄與分析通常都會需要分析儀能長時間記錄信號，但是若使用壓縮的方式做資料儲存容易在資料回傳電腦后解壓縮時因資料量費放大造成電腦記憶體不足使軟體在操作上會出現不順暢甚至當機，因此為了同時滿足軟體操作順暢又能長時間做記錄且不漏掉任何資料，Acute分析儀采用的儲存方式為跳變儲存而非壓縮，回傳PC軟體端后不需要解壓縮即可分析跟顯示協定解碼結果
?

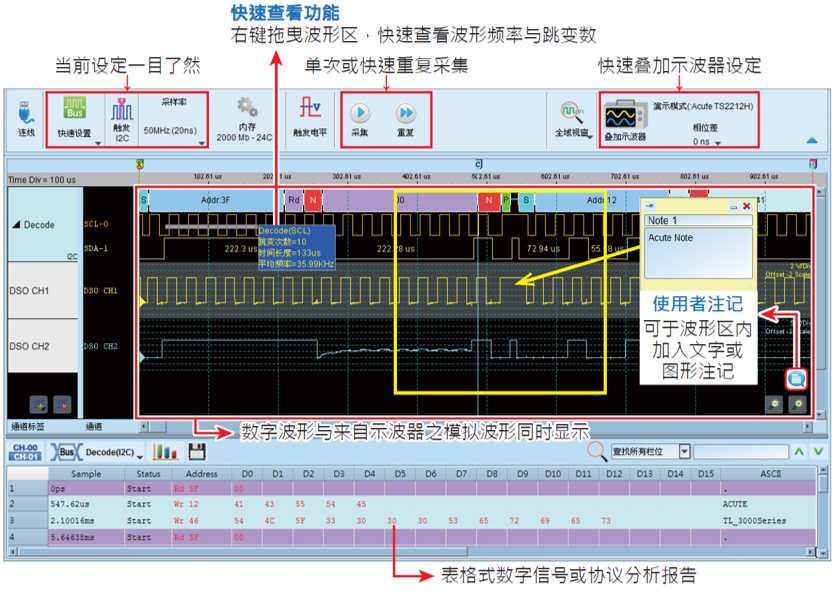

實際軟體畫面:

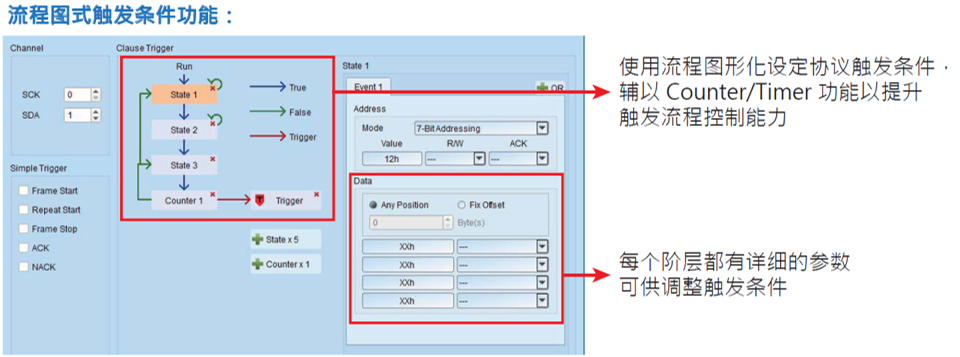

觸發設定畫面:
多種協議同時截取并顯示:

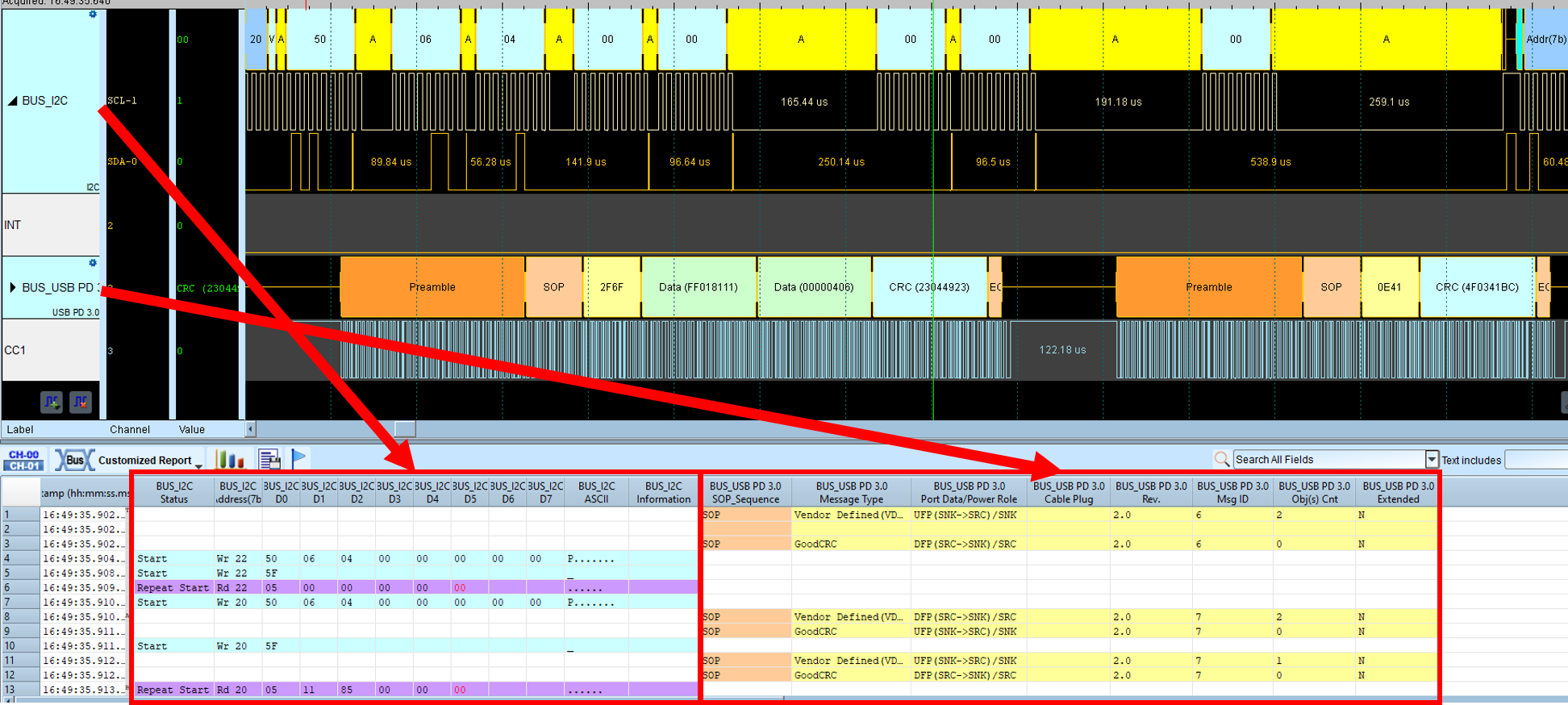

Ex: I2C + USB PD3.0

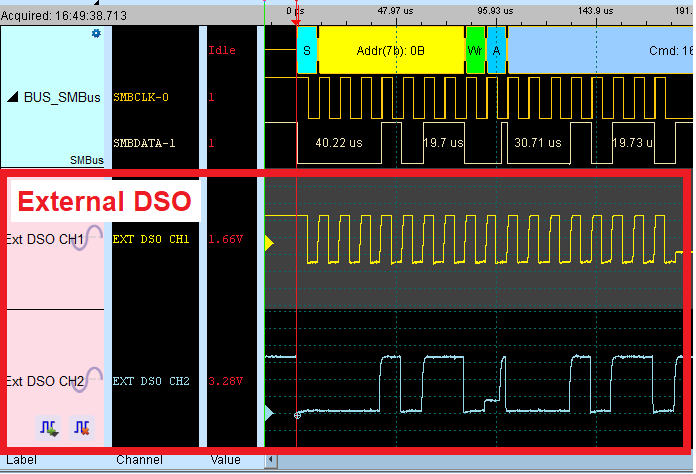

TL4000 堆疊他牌高階示波器:

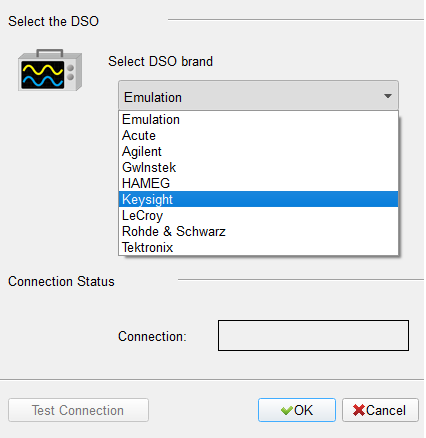

(*支援DSO型號)

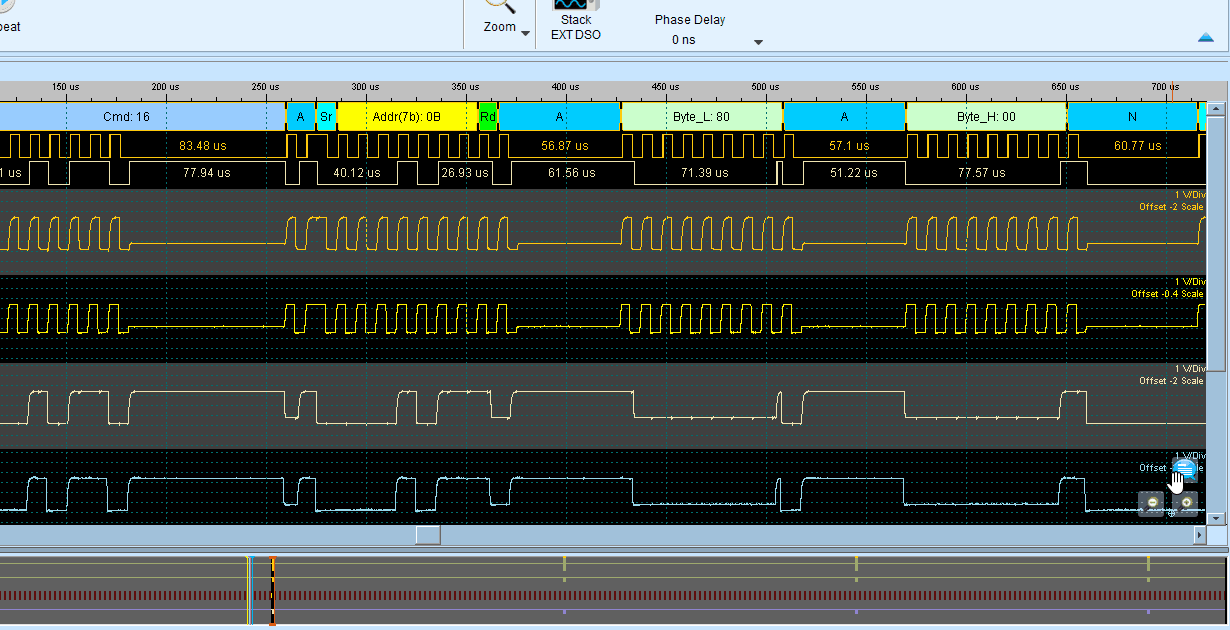

新增筆記與圖片到波形區Note
協議分析模式
硬件解碼，不帶波形，可即時顯示通信協議數據，也可長時間記錄保存協議數據資料，亦可疊加示波器查看真實波形。適用時機：通信協議除錯初期分析。

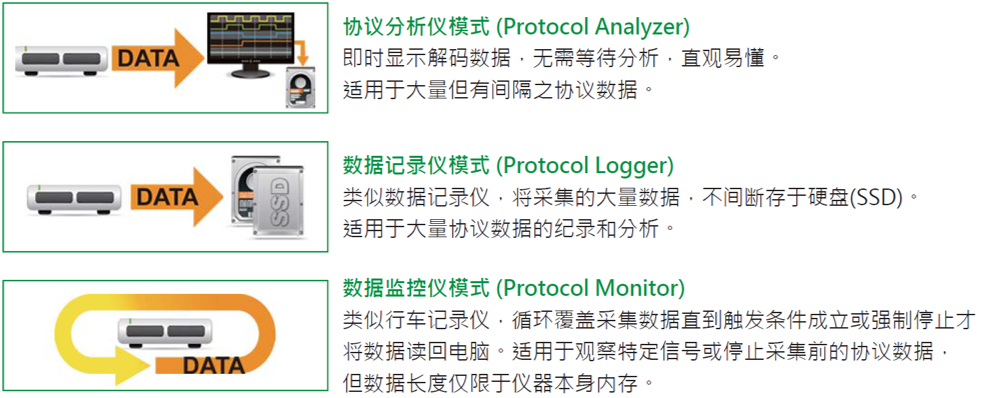

協議分析儀模式儲存功能:

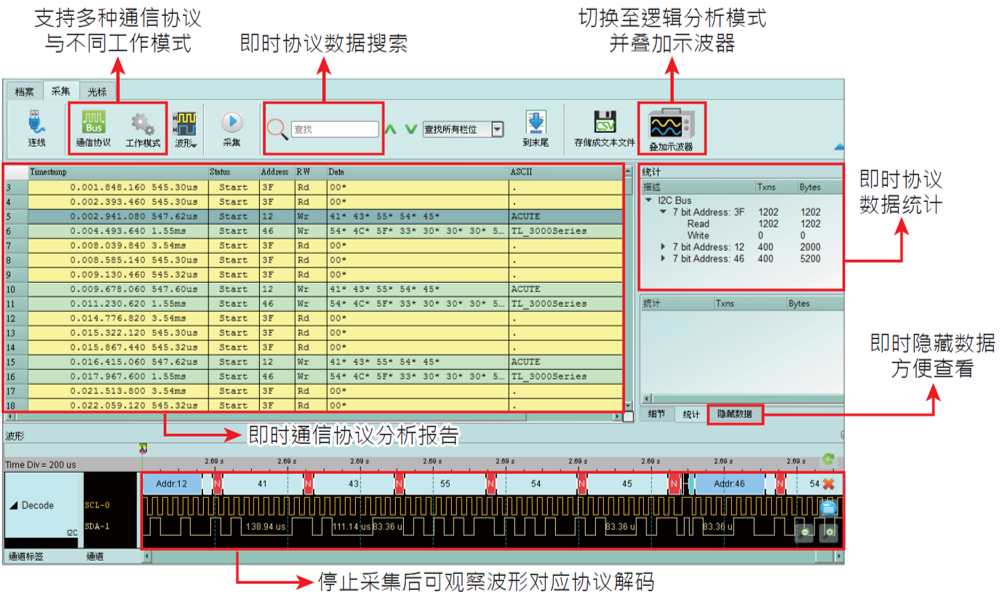

軟體畫面:
認證
深圳市千兆科科技有限公司一直致力于將世界先進的測試技術帶到科技的各個領域
