LA3000+ (邏輯分析儀)

類別：

邏輯分析儀
品牌：

ACUTE 皇晶

PC-based, 68 / 136 通道
USB 3.0 接口, 12V 電源
2.4GHz 時序分析 / 300MHz 狀態分析
32Gb 總內存
主動探頭 : 方便接線并穩定擷取信號品質與阻抗匹配
邏輯, 狀態, 總線等多種觸發
支持疊加示波器, 做混合信號量測

LA3000+ 系列	型號?	通道?	?總線觸發	?協議分析
	?LA3068E+	?68	?I	?I
	?LA3068B+	?68	I, II	I, II
	?LA3136E+	?136	?I	?I
	?LA3136B+	?136	?I, II	?I, II

總線觸發 I? : I2C, SPI, UART, USB PD3.0

總線觸發 II : eMMC5.1, eSPI, I2S, NAND Flash, MIPI I3C 1.0, SD3.0, Serial Flash, SVID, ...

協議分析 I? : I2C, SPI, UART, USB PD3.0

協議分析 II : CAN 2.0B/CAN-FD, BiSS-C, DALI, eSPI, I2S, LIN2.2, MDIO, MIPI I3C 1.0, PWM, SVID, ...

總線解碼? ? : CAN 2.0B/CAN-FD, DP_Aux, eMMC 5.1, I2C, I3C, Profibus, SD 3.0, SPI,SVID, SWD, UART, USB1.1, USB PD 3.0... 90余種

產品介紹

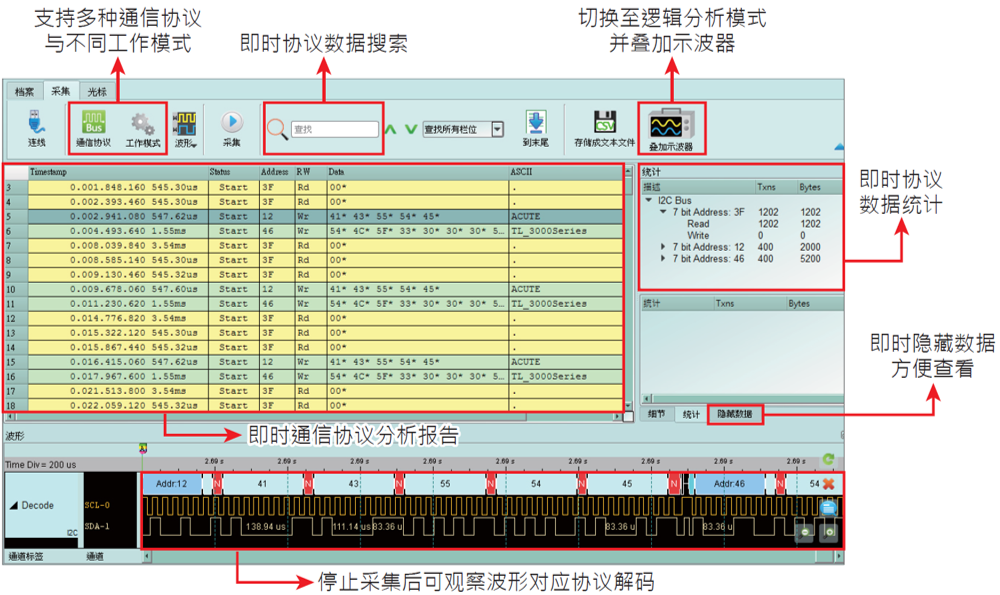

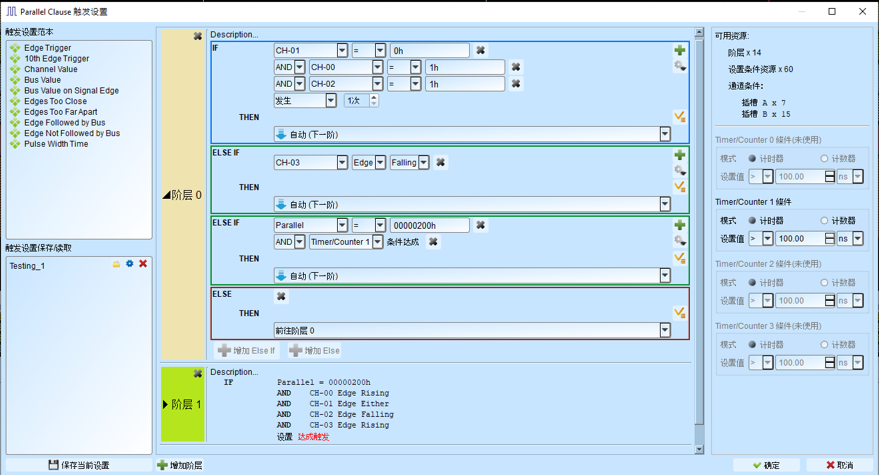

LA3000+ 系列是LA3000 系列的升級版產品，在并行總線接口(Parallel Bus)分析上有提供(Parallel Clause Trigger)，LA3000+系列同時具有邏輯分析儀模式?&?協議分析儀模式?兩種不同的信號與匯流排分析模式

邏輯分析儀模式

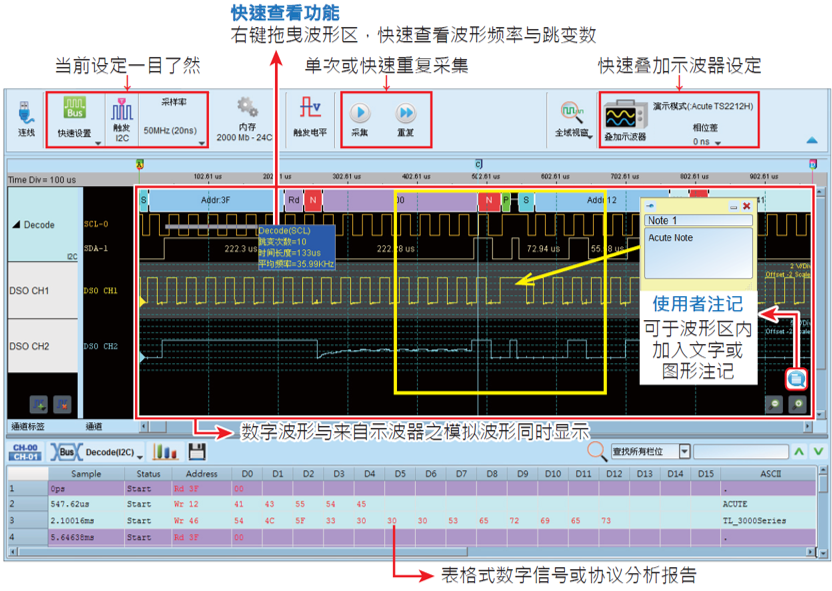

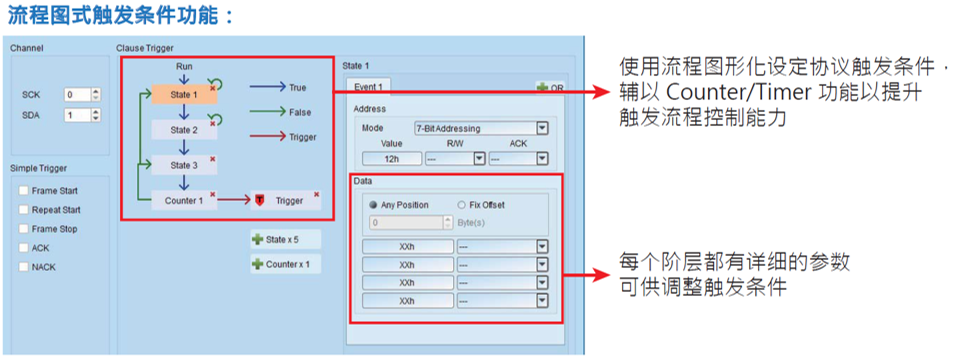

采集數字波形信號，搭配多樣觸發條件做信號定位，輔以總線解碼。

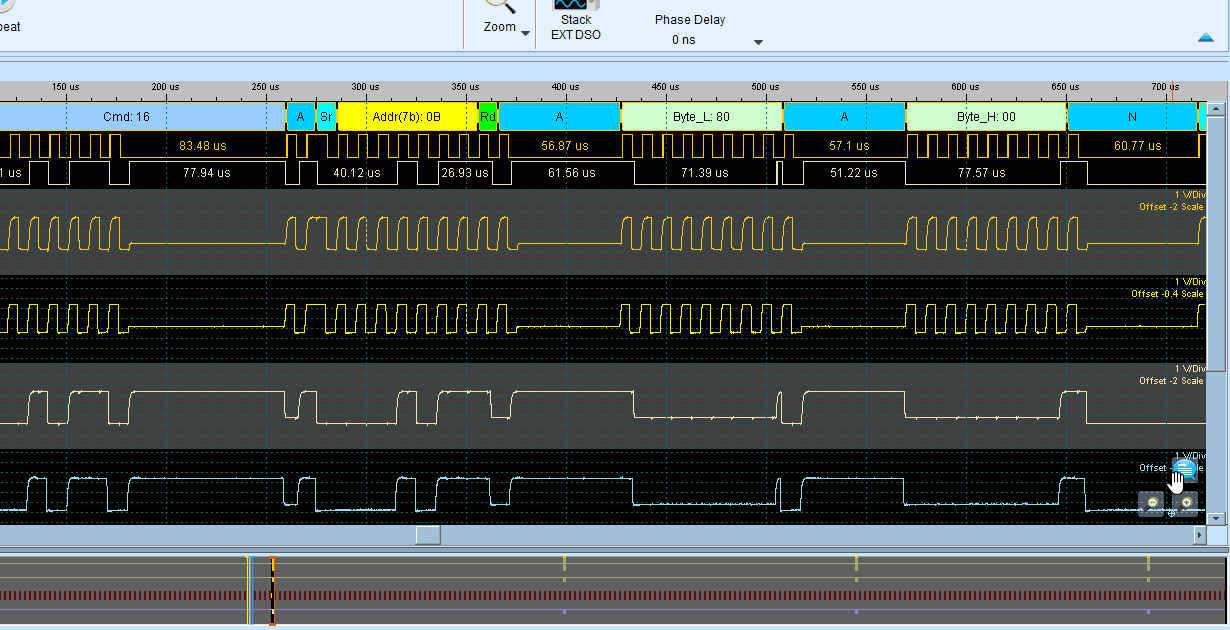

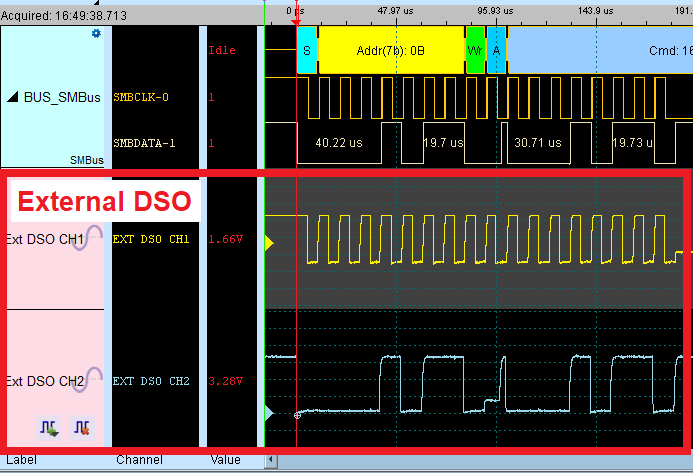

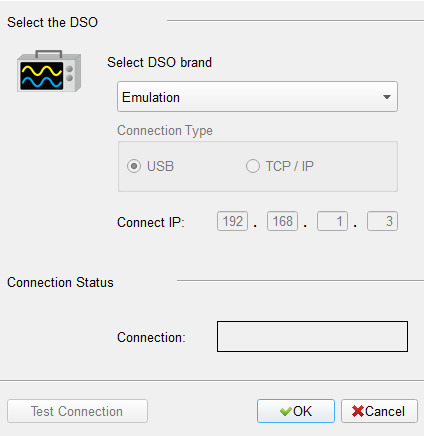

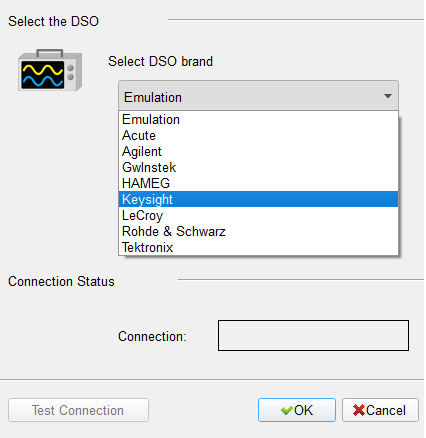

可疊加示波器同時比對數字與模擬信號，適用于信號品質分析。

邏輯分析儀模式存取模式:

邏輯分析儀模式存取模式

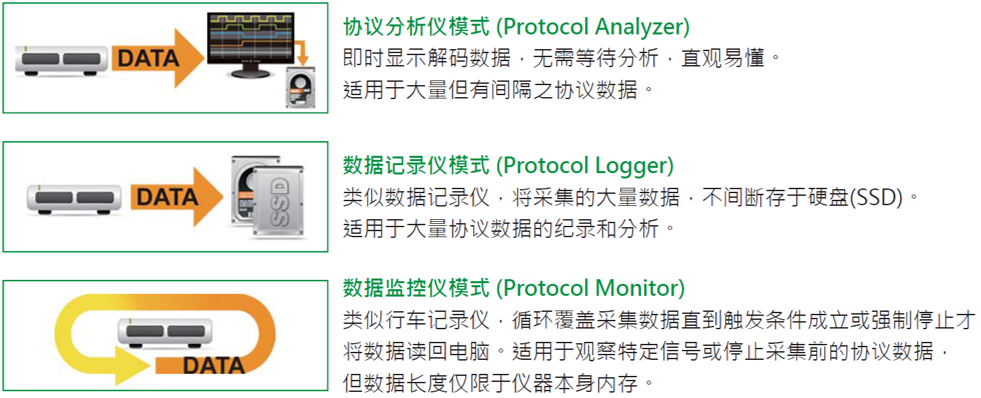

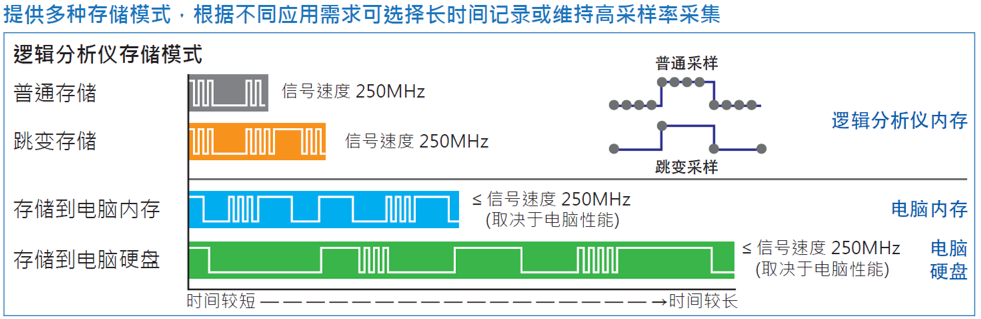

長時間記錄: 跳變儲存 VS 壓縮儲存

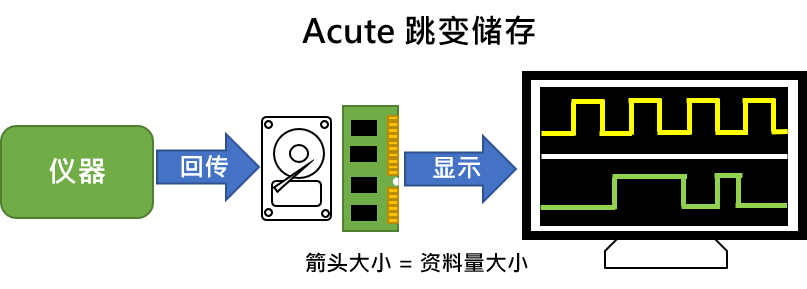

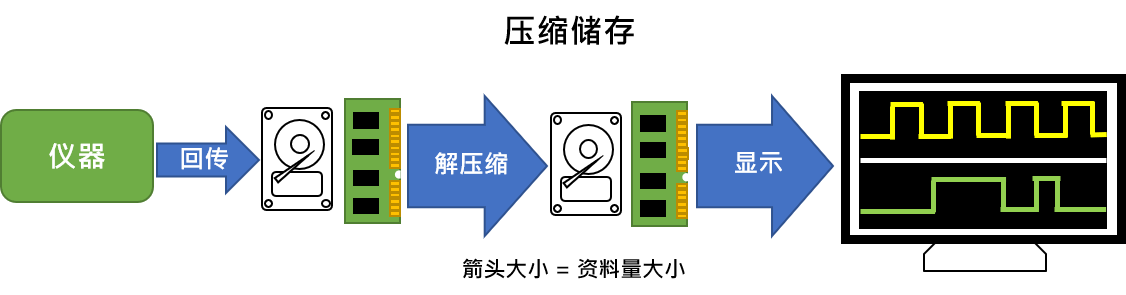

在信號記錄與分析通常都會需要分析儀能長時間記錄信號，但是若使用壓縮的方式做資料儲存容易在資料回傳電腦后解壓縮時因資料量費放大造成電腦記憶體不足使軟體在操作上會出現不順暢甚至當機，因此為了同時滿足軟體操作順暢又能長時間做記錄且不漏掉任何資料，Acute分析儀采用的儲存方式為跳變儲存而非壓縮，回傳PC軟體端后不需要解壓縮即可分析跟顯示協定解碼結果

跳變儲存
